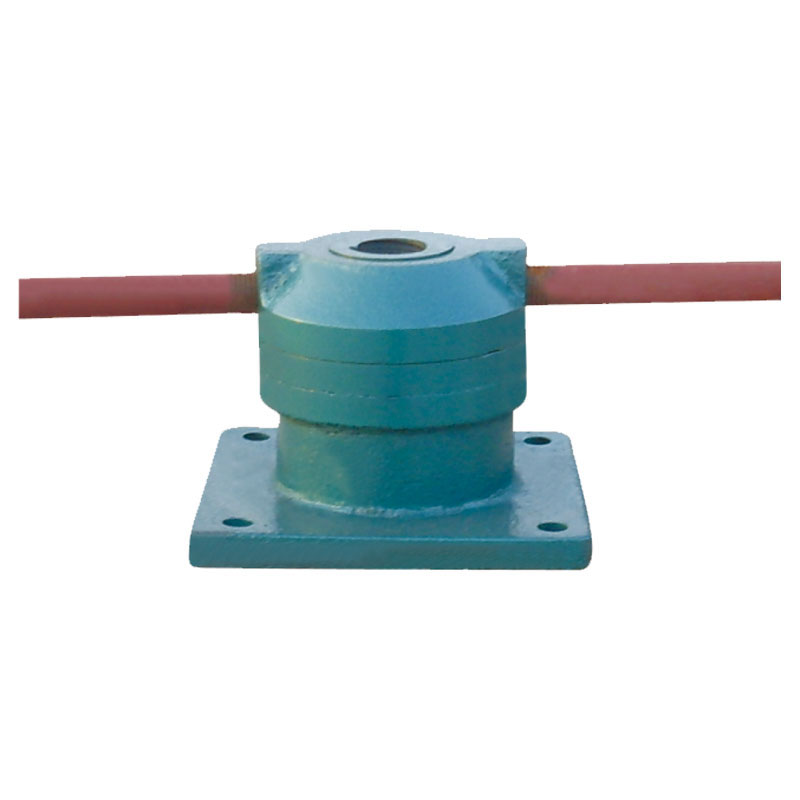

QLT ручной винтовой подъемник с маховиком
QLT ручной винтовой подъемник с маховиком — это механическое изделие, предназначенное для управления затвором с помощью ручного труда. Путём вращения маховика винт совершает возвратно-поступательное движение вверх и вниз, приводя в действие затвор для его открытия и закрытия. Затвор может быть зафиксирован в любом промежуточном положении. Обычно усилие подъёма не превышает 30 кН.
Описание
маркер
Назначение
QLT ручной винтовой подъемник с маховиком — это механическое изделие, предназначенное для управления затвором с помощью ручного труда. Путём вращения маховика винт совершает возвратно-поступательное движение вверх и вниз, приводя в действие затвор для его открытия и закрытия. Затвор может быть зафиксирован в любом промежуточном положении. Обычно усилие подъёма не превышает 30 кН. Изделие широко применяется в гидротехнике и при орошении сельскохозяйственных земель для открытия и закрытия небольших затворов.
Параметры продукта
Параметры и габаритные размеры ручного винтового подъемника с маховиком типа QLT
|
Модель
Параметр |
Усилие подъёма, кН | Усилие закрытия, кН | Винт | Скорость подъёма/опускания (мм/об) | Другие основные технические параметры (мм) | Фундаментные болты, мм | Масса (кг) | ||||||||||
| Общая длина (м) | Длина резьбы (м) | Диаметр (мм) | L | L1 | H | H1 | H2 | b | d | D1 | D2 | ||||||
| QLT-5-S | 5 | 2.5 | 1.2 | 0.7 | φ 32 | 6 | 145 | 120 | 100 | 25 | 85 | 16 | 16 | φ 60 | φ 40 | 4-M12×200 | 28 |
| QLT-10-S | 10 | 5 | 1.5 | 1.0 | φ 35 | 6 | 170 | 140 | 165 | 25 | 85 | 16 | 16 | φ 60 | φ 40 | 4-M12×200 | 34 |
| QLT-20-S | 20 | 10 | 1.2 | 1.5 | φ 42 | 6 | 220 | 180 | 160 | 30 | 100 | 20 | 20 | φ 80 | φ 40 | 4-M12×200 | 42 |
Примечание: 1. Под скоростью подъёмного механизма понимается расстояние, на которое поднимается или опускается затвор за один оборот рукоятки. 2. Параметр D1 — это отверстие для прохода винта, D2 — это резервное отверстие, оставляемое под повторную заливку бетоном.
