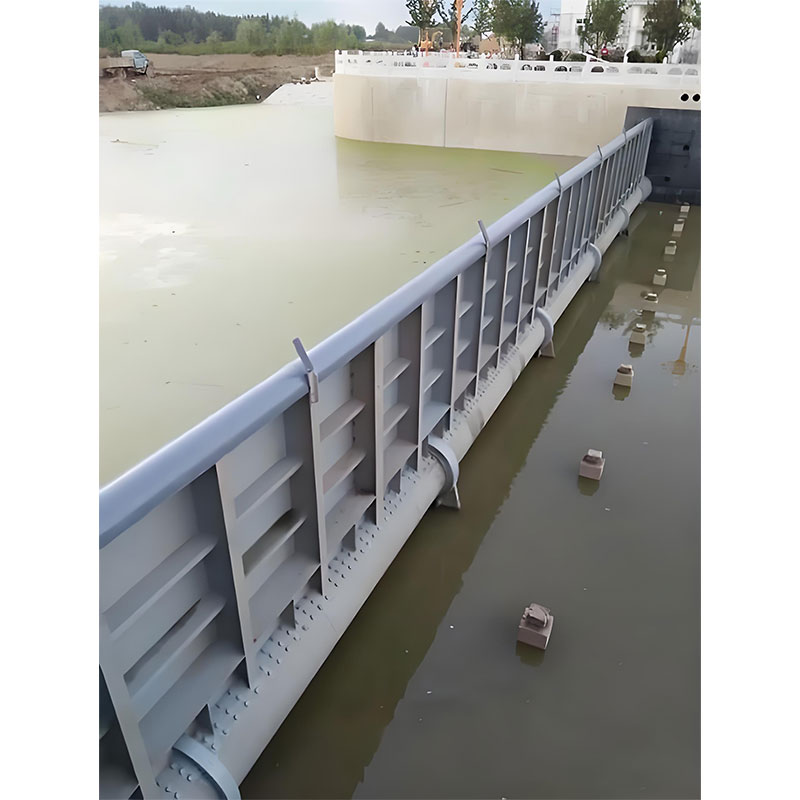

Гидротехнический затвор с нижней горизонтальной осью
Поворотный стальной шлюз с нижним горизонтальным валом состоит из нескольких взаимосвязанных лопастей, нижние концы которых крепятся к нижнему горизонтальному валу. Вал соединён с несколькими подшипниками через подшипники. С левой и правой сторон лопастей установлены гидравлические устройства открытия и закрытия. К обоим концам нижнего горизонтального вала закреплены запускные рычаги, верхние концы которых шарнирно соединены с выдвижными стержнями соответствующих гидравлических устройств.
Описание
маркер
Описание продукта
Поворотный стальной шлюз с нижним горизонтальным валом состоит из нескольких взаимосвязанных лопастей, нижние концы которых крепятся к нижнему горизонтальному валу. Вал соединён с несколькими подшипниками через подшипники. С левой и правой сторон лопастей установлены гидравлические устройства открытия и закрытия. К обоим концам нижнего горизонтального вала закреплены запускные рычаги, верхние концы которых шарнирно соединены с выдвижными стержнями соответствующих гидравлических устройств. Каждое гидравлическое устройство шарнирно закреплено на опоре, внутри которой размещено устройство блокировки, один конец которого шарнирно соединён с запускным рычагом. Гидравлические устройства открытия и закрытия приводят в движение нижний горизонтальный вал через запускные рычаги, обеспечивая дуговое движение шлюза, а угол его открытия регулируется устройствами блокировки. Устройство предназначено для использования в гидротехнических и гидроэнергетических проектах, а также в городском ландшафтном строительстве, обладает преимуществами при прохождении наводнений и создании искусственных водопадов.
Особенности
1. Простая конструкция, эстетичный внешний вид, удобство использования и надежность работы.
2. Время открытия и закрытия устройств короткое; ландшафтный эффект отличный.
3. Долгий срок службы, относительно высокая стоимость и другие характеристики.
