Широко применяется в различных гидротехнических и гидроэнергетических проектах. Обеспечивает подъём и опускание плоских скользящих затворов, плоских колёсных затворов и бетонных затворов. При достаточной высоте эстакады и небольшом угле отклонения каната может использоваться вместо канатно-барабанных лебёдок для сегментных затворов и гидравлических подъёмных механизмов для подъёма и опускания сегментных затворов, что позволяет снизить затраты на оборудование.
Описание
маркер
Назначение
Широко применяется в различных гидротехнических и гидроэнергетических проектах. Обеспечивает подъём и опускание плоских скользящих затворов, плоских колёсных затворов и бетонных затворов. При достаточной высоте эстакады и небольшом угле отклонения каната может использоваться вместо канатно-барабанных лебёдок для сегментных затворов и гидравлических подъёмных механизмов для подъёма и опускания сегментных затворов, что позволяет снизить затраты на оборудование.
Особенности
Используется специализированный редуктор для кранов типа QJS, заменяющий традиционную схему передачи «редуктор + открытая зубчатая передача». Обладает следующими преимуществами: компактная конструкция, высокий КПД передачи, длительный срок службы, удобство обслуживания и ремонта, надёжность и безопасность, эстетичный и экологичный дизайн.
Классификация
По способу подъёма: с одной точкой подвеса и с двумя точками подвеса. Для двухточечного подвеса предусмотрен промежуточный соединительный вал.
По назначению: универсальный, быстроходный и высоконапорный.
Указания по заказу
1.При оформлении заказа необходимо указать тип, модель, рабочий напор и монтажную высоту.
2.При заказе механизма с двумя точками подвеса необходимо указать расстояние между точками подвеса; при расстоянии более 6 метров требуется установка промежуточных опор вала.
3.Возможно изготовление защитного кожуха для подъёмного механизма на заказ.
I. Одноканатный лебёдочный подъёмный механизм закрытого типа QPB
1. QPB1×50 кН — QPB1×100 кН
Таблица габаритных размеров QPB1×50 кН — QPB1×100 кН
| Тип подъёмного механизма | A | B | E | F | H | H1 | I | a | b |
| QPB1×50 | 1340 | 858.5 | 797 | 925 | 300 | 236 | 520 | 860 | 1090 |
| QPB1×80 | 1480 | 954.5 | 885 | 1000 | 300 | 280 | 557 | 992 | 1230 |
| QPB1×100 | 1480 | 954.5 | 885 | 1000 | 300 | 280 | 557 | 992 | 1230 |
Основные размеры схемы фундамента QPB1×50 кН — QPB1×100 кН
| Тип подъёмного механизма | A1 | B1 | C1 | E1 | F1 | G1 | I1 | J1 | M | N | Нагрузка на место установки болта (т) | Фундаментные болты | |||
| Q1 | Q2 | Q3 | Q4 | ||||||||||||
| QPB1×50 | 1340 | 858.5 | 125 | 1090 | 860 | 35 | 520 | 930 | 650 | 550 | 1.96 | 1.12 | 2.4 | 1.32 | 4-M20×400 |
| QPB1×80 | 1480 | 954.5 | 125 | 1230 | 992 | 35 | 557 | 1062 | 780 | 550 | 2.96 | 1.63 | 3.24 | 1.77 | 4-M20×400 |
| QPB1×100 | 1480 | 954.5 | 125 | 1230 | 992 | 35 | 557 | 1062 | 780 | 550 | 3.59 | 1.94 | 3.94 | 2.11 | 4-M20×400 |
Таблица технических параметров QPB1×50 кН — QPB1×100 кН
| Тип подъёмного механизма | Подъёмное усилие (кН) | Высота подъёма (м) | Скорость подъёма (м/мин) | Диаметр барабана (мм) | Канат - спец. - светлый - правой крестовой свивки | Электродвигатель | Редуктор | Тормоз | Кратность полиспаста | ||||
| H1 | H2 | Тип | Мощность (кВт) | Тип | Передаточное число | Тип | Момент (Н·м) | ||||||
| QPB1×50 | 50 | 8 | 12 | 2.1 | 300 | 11NAT×19W+FC-1770ZS | YZ132M1-6 | 2.2 | QJS-D-236-200 | 200 | YWZ5-200/23 | 200 | 2 |
| QPB1×80 | 80 | 8 | 12 | 2.1 | 300 | 13.5NAT6×19W+FC-1770ZS | YZ132M2-6 | 3.7 | QJS-D-280-200 | 200 | YWZ5-200/23 | 200 | 2 |
| QPB1×100 | 100 | 8 | 12 | 2.1 | 300 | 14.5NAT6×19W+FC-1770ZS | YZ132M2-6 | 3.7 | QJS-D-280-200 | 200 | YWZ5-200/23 | 200 | 2 |
2. QPB1×50 кН — QPB1×100 кН
Таблица габаритных размеров QPB1×125 кН — QPB1×400 кН
| Тип подъёмного механизма | A | C | I | G | K | H | H1 | E | F | a | b |
| QPB1×125 | 958 | 658 | 750 | 400 | 800 | 340 | 280 | 925 | 1200 | 50 | 50 |
| QPB1×160 | 958 | 658 | 750 | 400 | 800 | 340 | 280 | 925 | 1200 | 50 | 50 |
| QPB1×250 | 772 | 686 | 811 | 449 | 851 | 420 | 335 | 1115 | 1300 | 40 | 140 |
| QPB1×400 | 1029 | 801 | 810 | 555 | 965 | 510 | 400 | 1340 | 1400 | 155 | 45 |
Таблица основных размеров схемы фундамента QPB1×125 кН — QPB1×400 кН
| Тип подъёмного механизма | A1 | B1 | C1 | E1 | F1 | G1 | I1 | J1 | M | N | Нагрузка на место установки болта (т) | Фундаментные болты | |||
| Q1 | Q2 | Q3 | Q4 | ||||||||||||
| QPB1×125 | 1716 | 708 | 50 | 1616 | 1150 | 50 | 800 | 1250 | 1000 | 600 | 2.76 | 3.8 | 6.68 | 4.75 | 4-M24×500 |
| QPB1×160 | 1716 | 708 | 50 | 1616 | 1150 | 50 | 800 | 1250 | 1000 | 600 | 2.76 | 3.8 | 6.68 | 4.75 | 4-M30×630 |
| QPB1×250 | 1738 | 826 | 140 | 1458 | 1260 | 40 | 851 | 1340 | 1200 | 700 | 4.6 | 5.12 | 8.92 | 7.97 | 4-M24×500 |
| QPB1×400 | 1920 | 846 | 45 | 1830 | 1365 | 155 | 865 | 1675 | 1300 | 1000 | 7.53 | 9.1 | 12.37 | 10.07 | 4-M30×630 |
Таблица технических параметров QPB1×125 кН — QPB1×400 кН
| Тип подъёмного механизма | Подъёмное усилие (кН) | Высота подъёма (м) | Скорость подъёма (м/мин) | Диаметр барабана (мм) | Канат - спец. - светлый - правой крестовой свивки | Электродвигатель | Редуктор | Тормоз | Кратность полиспаста | |||
| H1 | H2 | Тип | Мощность (кВт) | Тип и передаточное число | Тип | Момент (Н·м) | ||||||
| QPB1×125 | 125 | 5 | 10 | 1.1 | 320 | 13.5NAT6×19W+FC-1770ZS | YZ132M2-6 | 3.7 | QJS-D-280-200 200 | YWZ5-200/30 | 200 | 4 |
| QPB1×160 | 160 | 5 | 10 | 1.1 | 320 | 14.5NAT6×19W+FC-1770ZS | YZ132M2-6 | 3.7 | QJS-D-280-200 200 | YWZ5-200/30 | 200 | 4 |
| QPB1×250 | 250 | 8 | 12 | 1.41 | 400 | 18NAT6×19W+FC-1770ZS | YZ160M2-6 | 7.5 | QJS-D-335-200 200 | YWZ5-250/30 | 300 | 4 |
| QPB1×400 | 400 | 8 | 12 | 1.2 | 450 | 22.5NAT6×19W+FC-1770ZS | YZ160L-6 | 11 | QJS-D-400-200 200 | YWZ5-315/30 | 300 | 4 |
3. QPB1×630 кН
Схема габаритных размеров QPB1×630 кН
Таблица технических параметров QPB1×630 кН
| Тип подъёмного механизма | Подъёмное усилие (кН) | Скорость подъёма (м/мин) | Диаметр барабана (мм) | Канат - спец. - светлый - правой крестовой свивки | Электродвигатель | Редуктор | Тормоз | Кратность полиспаста | |||
| Тип | Мощность (кВт) | Тип | Передаточное число | Тип | Момент (Н·м) | ||||||
| QPB1×630 | 630 | 1.06 | 500 | 22.5NAT6×19W+FC-1770ZS | YZ180-8 | 13 | QJS-D450-200 | 200 | YWZ5-315-30 | 315 | 6 |

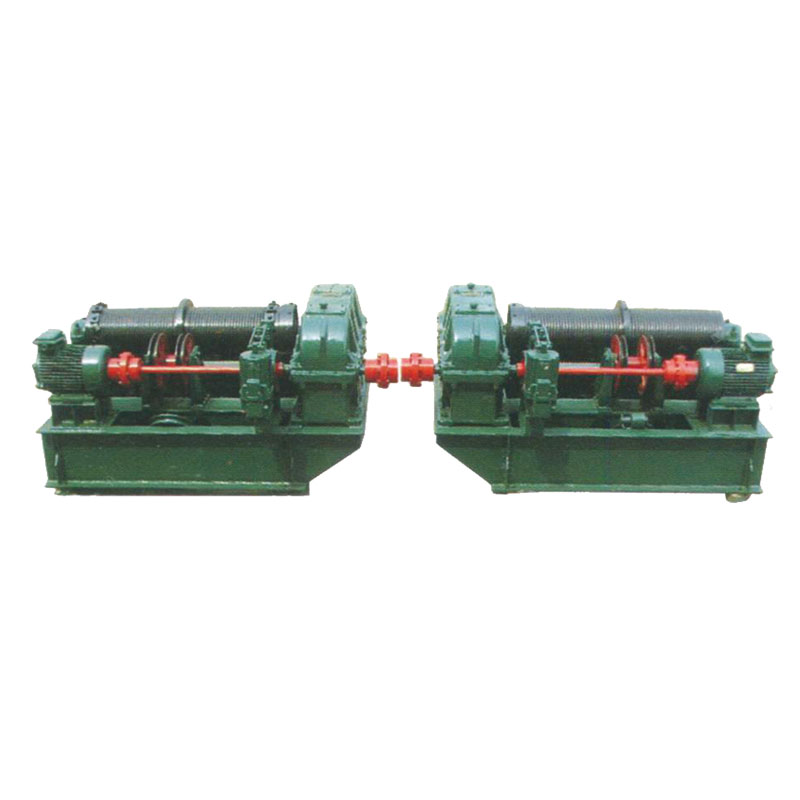

II. Двухканатный лебёдочный подъёмный механизм закрытого типа QPB
1. QPB2×50 кН — QPB2×100 кН
Схема габаритных размеров и расположения фундамента QPB2×50 кН — QPB2×100 кН
Таблица габаритных размеров QPB2×50 кН — QPB2×100 кН
| Тип подъёмного механизма | A | C | E | F | H | H1 | I | a | b |
| QPB2×50 | 1340 | 858.5 | 797 | 925 | 300 | 236 | 520 | 860 | 1090 |
| QPB2×80 | 1480 | 954.5 | 885 | 1000 | 300 | 280 | 557 | 992 | 1230 |
| QPB2×100 | 1480 | 954.5 | 885 | 1000 | 300 | 280 | 557 | 992 | 1230 |
Таблица основных размеров схемы фундамента QPB2×50 кН — QPB2×100 кН
| Тип подъёмного механизма | A1 | B1 | C1 | E1 | F1 | G1 | I1 | J1 | M | N | Нагрузка на место установки болта (т) | Фундаментные болты | |||
| Q1 | Q2 | Q3 | Q4 | ||||||||||||
| QPB2×50 | 1340 | 858.5 | 125 | 1090 | 960 | 35 | 520 | 930 | 650 | 550 | 1.96 | 1.12 | 2.4 | 1.32 | 8-M20×400 |
| QPB2×80 | 1480 | 954.5 | 125 | 1230 | 992 | 35 | 557 | 1062 | 780 | 550 | 2.96 | 1.63 | 3.24 | 1.77 | 8-M20×400 |
| QPB2×100 | 1480 | 954.5 | 125 | 1230 | 992 | 35 | 557 | 1062 | 780 | 550 | 3.59 | 1.94 | 3.94 | 2.11 | 8-M20×400 |
Таблица технических параметров QPB2×50 кН — QPB2×100 кН
| Тип подъёмного механизма | Подъёмное усилие (кН) | Высота подъёма (м) | Скорость подъёма (м/мин) | Диаметр барабана (мм) | Канат - спец. - светлый - правой крестовой свивки | Электродвигатель | Редуктор | Тормоз | Кратность полиспаста | |||
| H1 | H2 | Тип | Мощность (кВт) | Тип и передаточное число | Тип | Момент (Н·м) | ||||||
| QPB2×50 | 100 | 8 | 12 | 1.9 | 300 | 11NAT6×19W+FC-1770ZS | YZ132M1-6 | 2×2.2 | QJS-D-236-200 200 | YWZ5-200/23 | 200 | 2 |
| QPB2×80 | 160 | 8 | 12 | 2.1 | 300 | 13.5NAT6×19W+FC-1770ZS | YZ132M2-6 | 2×3.7 | QJS-D-280-200 200 | YWZ5-200/23 | 200 | 2 |
| QPB2×100 | 200 | 8 | 12 | 2.1 | 300 | 14.5NAT6×19W+FC-1770ZS | YZ132M2-6 | 2×3.7 | QJS-D-280-200 200 | YWZ5-250/23 | 200 | 2 |
2. QPB2×125 кН — QPB2×630 кН
Схема габаритных размеров и расположения фундамента QPB2×125 кН — QPB2×630 кН
Таблица габаритных размеров QPB2×125 кН — QPB2×630 кН
| Тип подъёмного механизма | A | C | I | G | K | H | H1 | E | F | L — расстояние между центрами подвесных точек (м) | a | b |
| QPB2×125 | 958 | 658 | 750 | 400 | 800 | 340 | 280 | 925 | 1200 | 2.3-6.5 | 50 | 50 |
| QPB2×160 | 958 | 658 | 750 | 400 | 800 | 340 | 280 | 925 | 1200 | 2.3-6.5 | 50 | 50 |
| QPB2×250 | 772 | 686 | 811 | 449 | 851 | 420 | 335 | 1115 | 1300 | 2.82-8 | 40 | 140 |
| QPB2×400 | 1029 | 801 | 810 | 555 | 965 | 510 | 400 | 1340 | 1400 | 3.1-10 | 155 | 45 |
| QPB2×630 | 1237 | 1090 | 1583 | 680 | 1693 | 600 | 500 | 1800 | 1500 | 3.5-10 | 110 | 50 |
Таблица основных размеров схемы фундамента QPB2×125 кН — QPB2×630 кН
| Тип подъёмного механизма | A1 | B1 | C1 | E1 | F1 | G1 | I1 | J1 | M | N | Нагрузка на место установки болта (т) | Фундаментные болты | |||
| Q1 | Q2 | Q3 | Q4 | ||||||||||||
| QPB2×125 | 1716 | 708 | 50 | 1616 | 1150 | 50 | 800 | 1250 | 1000 | 600 | 2.76 | 3.8 | 6.68 | 4.75 | 7-M24×500 |
| QPB2×160 | 1716 | 708 | 50 | 1616 | 1150 | 50 | 800 | 1250 | 1000 | 600 | 2.76 | 3.8 | 6.68 | 4.75 | 4-M30×630 |
| QPB2×250 | 1738 | 826 | 140 | 1458 | 1260 | 40 | 851 | 1340 | 1200 | 700 | 4.6 | 5.12 | 8.92 | 7.97 | 4-M24×500 |
| QPB2×400 | 1920 | 846 | 45 | 1830 | 1365 | 155 | 865 | 1675 | 1300 | 1000 | 7.53 | 9.1 | 12.67 | 10.07 | 4-M30×630 |
| QPB2×630 | 2427 | 1140 | 50 | 2317 | 2263 | 110 | 1693 | 2483 | 1600 | 1000 | 13.45 | 12.35 | 24.05 | 26.45 | 8-M30×630 |
Таблица технических параметров QPB2×125 кН — QPB2×630 кН
| Тип подъёмного механизма | Подъёмное усилие (кН) | Высота подъёма (м) | Скорость подъёма (м/мин) | Диаметр барабана (мм) | Канат - спец. - светлый - правой крестовой свивки | Электродвигатель | Редуктор | Тормоз | Кратность полиспаста | ||||
| H1 | H2 | Тип | Мощность (кВт) | Тип | Передаточное число | Тип | Момент (Н·м) | ||||||
| QPB2×125 | 250 | 5 | 10 | 1.1 | 320 | 13.5NAT6×19W+FC-1770ZS | YZ132M2-6 | 2×3.7 | QJS-D-280-200 | 200 | YWZ5-200/30 | 200 | 4 |
| QPB2×160 | 320 | 5 | 10 | 1.1 | 320 | 14.5NAT6×19W+FC-1770ZS | YZ132M2-6 | 2×3.7 | QJS-D-280-200 | 200 | YWZ5-200/30 | 200 | 4 |
| QPB2×250 | 500 | 8 | 12 | 1.41 | 400 | 18NAT6×19W+FC-1770ZS | YZ160M2-6 | 2×7.5 | QJS-D-335-200 | 200 | YWZ5-250/30 | 300 | 4 |
| QPB2×400 | 800 | 8 | 12 | 1.2 | 450 | 22.5NAT6×19W+FC-1770ZS | YZ160L-6 | 2×11 | QJS-D-400-200 | 200 | YWZ5-315/30 | 300 | 4 |
| QPB2×630 | 1260 | 8 | 12 | 1.65 | 600 | 24ZABS36SW+FC-1770S336 | YZR225M-8 | 2×13 | SH4H11S | 140 | YP1-ED300/50 | 300 | 6 |
