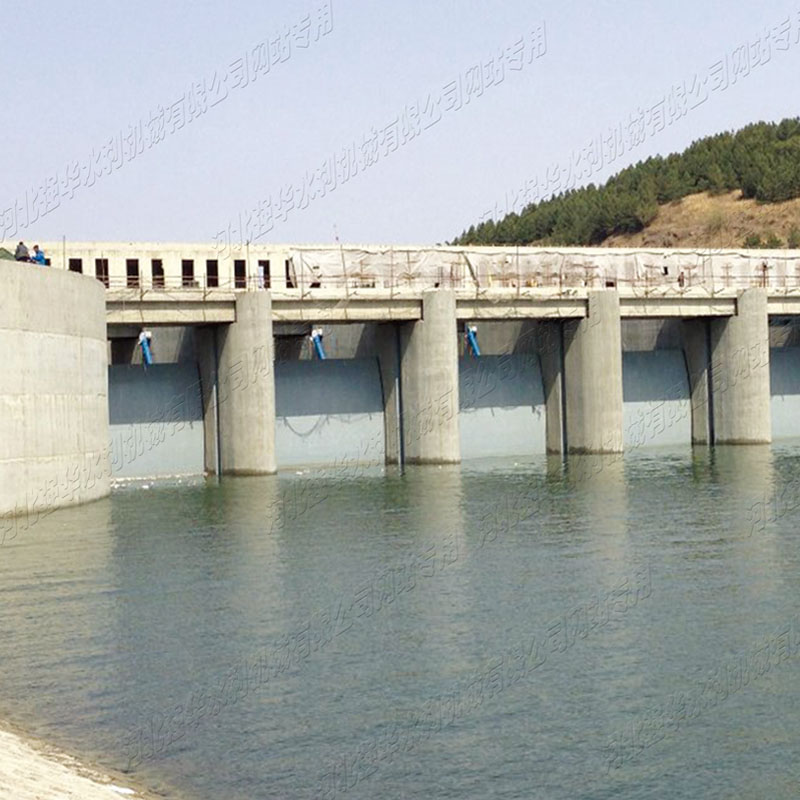

QHLY гидравлический подъемный механизм для сегментных затворов с открытым верхом
Гидравлические затворы серии QHLY предназначены для управления открытыми радиальными затворами в гидротехнических и гидроэнергетических сооружениях, а также для низконапорных подводных радиальных затворов, закрывающихся под собственным весом. Рабочая температура окружающей среды: от -35 °С до +50 °С.
Описание
маркер
Описание продукта
Гидравлические затворы серии QHLY предназначены для управления открытыми радиальными затворами в гидротехнических и гидроэнергетических сооружениях, а также для низконапорных подводных радиальных затворов, закрывающихся под собственным весом. Рабочая температура окружающей среды: от -35 °С до +50 °С.
Серия имеет три варианта компоновки для адаптации к различным гидротехническим сооружениям:
Компоновка с шарнирным креплением в верхней части гидроцилиндра; опорный шарнир закладывается в затворный пилон.
Компоновка с шарнирным креплением в средней части гидроцилиндра; опорный шарнир закладывается в затворный пилон.
Компоновка с шарнирным креплением в средней части гидроцилиндра; опорный шарнир устанавливается на поверхности затворного пилона.
По сочетанию усилий открытия/закрытия и хода поршня серия включает 23 типоразмера.
При наличии специальных требований по компоновке просим обращаться по почте или лично в нашу компанию. Мы также предоставляем технические консультации по гидравлическим системам управления для данной серии затворов.
Обозначение моделей гидравлических затворов серии QHLY
Таблица основных параметров
| Номер | Модель | Усилие открытия/закрытия (кН) | Максимальный ход (м) | Внутренний диаметр гидроцилиндра (мм) | Диаметр штока (мм) | Расчетное давление в штоковой полости (МПа) |
| 1 | QHLY-2×100-3.0-* | 2×100 | 3.0 | 125 | 80 | 13.80 |
| 2 | QHLY-2×160-3.0-* | 2×160 | 3.0 | 140 | 80 | 15.43 |
| 3 | QHLY-2×200-3.5-* | 2×200 | 3.5 | 160 | 100 | 16.33 |
| 4 | QHLY-2×250-4.5-* | 2×250 | 4.5 | 180 | 125 | 18.98 |
| 5 | QHLY-2×315-4.5-* | 2×315 | 4.5 | 200 | 140 | 16.46 |
| 6 | QHLY-2×400-5.0-* | 2×400 | 5.0 | 220 | 160 | 17.68 |
| 7 | QHLY-2×500-6.5-* | 2×500 | 6.0 | 250 | 140 | 17.25 |
| 8 | QHLY-2×630-6.0-* | 2×630 | 5.5 | 250 | 180 | 18.70 |
| 9 | QHLY-2×630-7.0-* | 2×630 | 7.0 | 280 | 160 | 17.44 |
| 10 | QHLY-2×800-6.0-* | 2×800 | 6.0 | 280 | 180 | 19.29 |
| 11 | QHLY-2×800-7.0-* | 2×800 | 7.0 | 300 | 160 | 17.68 |
| 12 | QHLY-2×1000-7.0-* | 2×1000 | 6.0 | 300 | 200 | 19.77 |
| 13 | QHLY-2×1000-8.0-* | 2×1000 | 8.0 | 340 | 180 | 16.85 |
| 14 | QHLY-2×1250-7.0-* | 2×1250 | 7.0 | 340 | 200 | 19.13 |
| 15 | QHLY-2×1250-8.0-* | 2×1250 | 8.0 | 360 | 180 | 17.77 |
| 16 | QHLY-2×1600-7.0-* | 2×1600 | 7.0 | 360 | 220 | 20.96 |
| 17 | QHLY-2×1600-9.0-* | 2×1600 | 9.0 | 400 | 200 | 18.25 |
| 18 | QHLY-2×2000-8.0-* | 2×2000 | 8.0 | 420 | 220 | 18.67 |
| 19 | QHLY-2×2000-10.0-* | 2×2000 | 10.0 | 450 | 200 | 16.53 |
| 20 | QHLY-2×2500-8.0-* | 2×2500 | 8.0 | 450 | 220 | 19.59 |
| 21 | QHLY-2×2500-10.0-* | 2×2500 | 10.0 | 500 | 220 | 15.80 |
| 22 | QHLY-2×3150-10.0-* | 2×3150 | 10.0 | 500 | 250 | 19.89 |
| 23 | QHLY-2×3150-11.0-* | 2×3150 | 11.0 | 530 | 18.37 |
Примечание: Для объектов с ходом и усилием, выходящими за пределы таблицы, предусмотрено специальное проектирование.
Размеры сопряжения и соединения гидроцилиндра
| Номер | Модель | Максимальный внешний диаметр D1 | Ширина подвесного элемента B | Диаметр опорного вала d1 | Диаметр опорного вала d2 | Диаметр опорного вала d3 | Резьба трубного соединения M | Габаритные размеры гидравлического цилиндра L1+L2 |
| 1 | QHLY-2×100-3.0-* | 170 | 70 | 60 | 60 | 60 | M14×1.5 | 850 |
| 2 | QHLY-2×160-3.0-* | 190 | 80 | 80 | 80 | 80 | M18×1.5 | 900 |
| 3 | QHLY-2×200-3.5-* | 210 | 90 | 90 | 90 | 90 | M18×1.5 | 950 |
| 4 | QHLY-2×250-4.5-* | 240 | 100 | 100 | 100 | 100 | M22×1.5 | 1000 |
| 5 | QHLY-2×315-4.5-* | 260 | 110 | 110 | 110 | 110 | M27×2 | 1050 |
| 6 | QHLY-2×400-5.0-* | 280 | 120 | 120 | 120 | 120 | M27×2 | 1100 |
| 7 | QHLY-2×500-6.5-* | 320 | 130 | 130 | 130 | 130 | M27×2 | 1200 |
| 8 | QHLY-2×630-6.0-* | 350 | 150 | 150 | 150 | 150 | M27×2 | 1300 |
| 9 | QHLY-2×630-7.0-* | 350 | 150 | 150 | 150 | 150 | M33×2 | 1300 |
| 10 | QHLY-2×800-6.0-* | 380 | 160 | 160 | 160 | 160 | M33×2 | 1400 |
| 11 | QHLY-2×800-7.0-* | 380 | 160 | 160 | 160 | 160 | M33×2 | 1400 |
| 12 | QHLY-2×1000-7.0-* | 420 | 180 | 180 | 160 | 160 | M33×2 | 1500 |
| 13 | QHLY-2×1000-8.0-* | 420 | 180 | 180 | 160 | 160 | M42×2 | 1500 |
| 14 | QHLY-2×1250-7.0-* | 470 | 200 | 200 | 180 | 180 | M42×2 | 1700 |
| 15 | QHLY-2×1250-8.0-* | 470 | 200 | 200 | 180 | 180 | M42×2 | 1700 |
| 16 | QHLY-2×1600-7.0-* | 510 | 220 | 220 | 200 | 200 | M42×2 | 1900 |
| 17 | QHLY-2×1600-9.0-* | 510 | 220 | 220 | 200 | 200 | M48×2 | 1900 |
| 18 | QHLY-2×2000-8.0-* | 590 | 240 | 250 | 220 | 220 | M48×2 | 2200 |
| 19 | QHLY-2×2000-10.0-* | 590 | 240 | 250 | 220 | 220 | M48×2 | 2200 |
| 20 | QHLY-2×2500-8.0-* | 660 | 280 | 300 | 240 | 240 | M48×2 | 2600 |
| 21 | QHLY-2×2500-10.0-* | 660 | 280 | 300 | 240 | 240 | M48×2 | 2600 |
| 22 | QHLY-2×3150-10.0-* | 740 | 300 | 340 | 280 | 280 | M48×2 | 2900 |
| 23 | QHLY-2×3150-11.0-* | 740 | 300 | 340 | 280 | 280 | M48×2 | 2900 |
Схема шарнирного крепления верхней части гидроцилиндра
Схема шарнирного крепления средней части гидроцилиндра
Размеры монтажа и соединения опорного шарнирного узла
| Номер | Модель | L3 | L4 | L5 | D2 | D3 | H |
| 1 | QHLY-2×100-3.0-1 | 500 | 100 | 800 | 250 | 350 | 70 |
| 2 | QHLY-2×160-3.0-1 | 500 | 100 | 800 | 300 | 400 | 80 |
| 3 | QHLY-2×200-3.5-1 | 500 | 100 | 800 | 350 | 500 | 90 |
| 4 | QHLY-2×250-4.5-1 | 500 | 100 | 800 | 350 | 500 | 100 |
| 5 | QHLY-2×315-4.5-1 | 500 | 100 | 800 | 400 | 550 | 110 |
| 6 | QHLY-2×400-5.0-1 | 500 | 150 | 800 | 450 | 600 | 130 |
| 7 | QHLY-2×500-6.5-1 | 500 | 150 | 800 | 500 | 650 | 140 |
| 8 | QHLY-2×630-6.0-1 | 650 | 150 | 1000 | 600 | 750 | 160 |
| 9 | QHLY-2×630-7.0-1 | 650 | 150 | 1000 | 600 | 750 | 160 |
| 10 | QHLY-2×800-6.0-1 | 650 | 150 | 1000 | 700 | 900 | 180 |
| 11 | QHLY-2×800-7.0-1 | 650 | 150 | 1000 | 700 | 900 | 180 |
| 12 | QHLY-2×1000-7.0-1 | 650 | 200 | 1200 | 800 | 1000 | 200 |
| 13 | QHLY-2×1000-8.0-1 | 650 | 200 | 1200 | 800 | 1000 | 200 |
| 14 | QHLY-2×1250-7.0-1 | 650 | 200 | 1200 | 800 | 1100 | 220 |
| 15 | QHLY-2×1250-8.0-1 | 650 | 200 | 1200 | 800 | 1100 | 220 |
| 16 | QHLY-2×1600-7.0-1 | 650 | 250 | 1400 | 900 | 1250 | 240 |
| 17 | QHLY-2×1600-9.0-1 | 650 | 250 | 1400 | 900 | 1250 | 240 |
| 18 | QHLY-2×2000-8.0-1 | 700 | 250 | 1400 | 1000 | 1400 | 260 |
| 19 | QHLY-2×2000-10.0-1 | 700 | 250 | 1400 | 1000 | 1400 | 260 |
| 20 | QHLY-2×2500-8.0-1 | 700 | 300 | 1600 | 1100 | 1600 | 280 |
| 21 | QHLY-2×2500-10.0-1 | 700 | 300 | 1600 | 1100 | 1600 | 280 |
| 22 | QHLY-2×3150-10.0-1 | 700 | 300 | 1600 | 1200 | 1750 | 300 |
| 23 | QHLY-2×3150-11.0-1 | 700 | 300 | 1600 | 1200 | 1750 | 300 |
