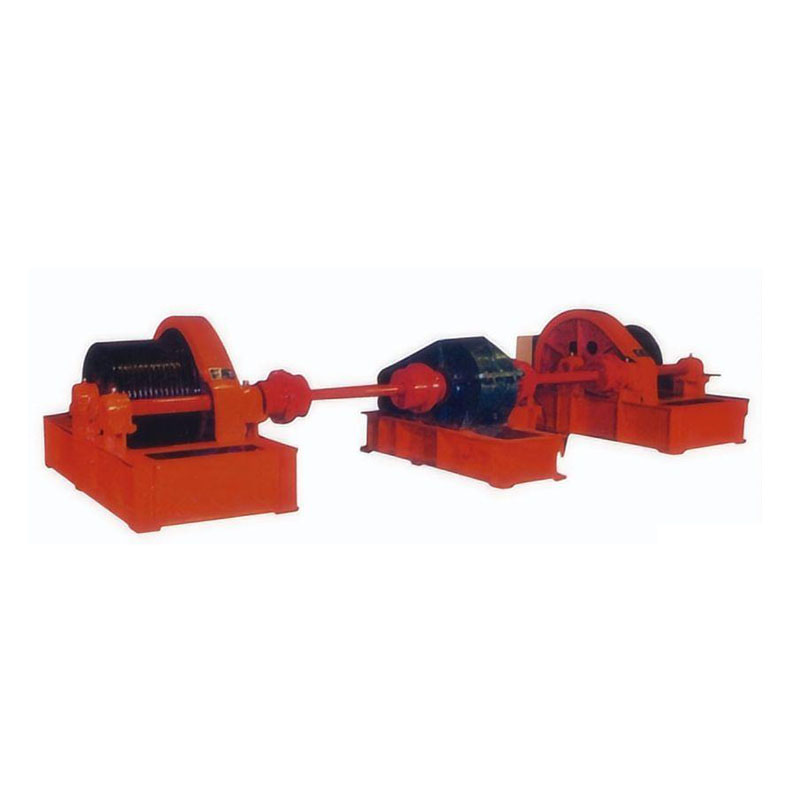

QH лебёдочный подъёмный механизм для сегментных затворов
Лебёдочные подъёмные механизмы для сегментных затворов серии QH предназначены для открытия и закрытия сегментных затворов в гидротехнических и гидроэнергетических проектах.
Описание
маркер
Назначение
Лебёдочные подъёмные механизмы для сегментных затворов серии QH предназначены для открытия и закрытия сегментных затворов в гидротехнических и гидроэнергетических проектах.
Особенности
По способу опирания подразделяются на двухопорные и трёхопорные. По схеме огибания каната — на одномоторные и двухмоторные. По требованию заказчика возможна комплектация датчиком нагрузки и датчиком положения затвора, а также предусмотрен резервный интерфейс для автоматизированного управления.
Указания по заказу
При оформлении заказа необходимо подробно указать: тип, модель, рабочий напор, монтажную высоту, тип опирания, одномоторную или двухмоторную схему, расстояние между точками подвеса.
I. Лебёдка серии QH с одним канатом и тремя точками опоры
Схема расположения габаритных размеров и фундамента лебёдки серии QH с одним канатом и тремя точками опоры
Таблица габаритных и установочных размеров лебёдки серии QH с одним канатом и тремя точками опоры
| Тип подъёмного механизма | A | A1 | A2 | A3 | B | C | D | E | H | I | K | h1 | h2 | h3 | h4 | h5 | h6 | h7 | h8 | h9 | C1 | G1 | G2 | M | N | S | t | L1 |
| QH2×50 | 928 | 785 | 1190 | 410 | L+385 | 180 | 1240 | 500 | 522 | 335 | 540 | 730 | 125 | 1130 | 310 | 203 | / | / | 305 | 780 | 50 | 50 | 55 | 400 | 300 | 250 | 250 | 0.5L-565 |
| QH2×100 | 1150 | 976 | 1255 | 410 | L+562 | 430 | 1550 | 558 | 522 | 335 | 590 | 896 | 390 | 1470 | 310 | 203 | / | / | 350 | 845 | 40 | 50 | 40 | 500 | 400 | 340 | 350 | 0.5L-207 |
| QH2×160 | 1490 | 1058 | 1439.5 | 620 | L+580 | 500 | 2100 | 800 | 850 | 450 | 800 | 970 | 375 | 1850 | 520 | 365 | 660 | 805 | 500 | 807 | 50 | 50 | 125 | 500 | 400 | 340 | 400 | 0.5L-724 |
| QH2×250 | 1952 | 1371 | 14.9.5 | 620 | L+668 | 245 | 2345 | 1030 | 850 | 550 | 1000 | 1255 | 0 | 620 | 520 | 365 | 660 | 805 | 500 | 807 | 50 | 50 | 245 | 700 | 700 | 425.5 | 500 | 0.5L-797 |
Таблица технических характеристик лебёдки серии QH с одним канатом и тремя точками опоры
| Тип подъёмного механизма | Подъёмное усилие (кН) | Высота подъёма (м) | Скорость подъёма (м/мин) | Диаметр барабана (мм) | Канат - спец. - светлый - правой крестовой свивки | Электродвигатель | Редуктор | Тормоз | Передаточное число открытой зубчатой передачи | Расстояние между центрами подвесных точек L (м) |
Фундаментные болты |
||
| Тип | Мощность (кВт) | Тип и передаточное число | Тип | Момент (Н·м) | |||||||||
| QH2×50 | 2×50 | 10 | 1.94 | 500 | 24NAT6×19W+FC-1770ZS | YZ132M2-6 | 3.7 | ZQD500+150 163.8 | YWZ-200/25 | 200 | 4.56 | 3.3-9 | 16-M20×400 |
| QH2×100 | 2×100 | 10 | 1.4 | 600 | 28NAT6×19W+FC-1770ZS | YZ132M2-6 | 7.5 | ZQD500+150 141.73 | YWZ-200/25 | 200 | 4.375 | 4-9 | 8-M24×500 6-M20×400 |
| QH2×160 | 2×160 | 10 | 1.91 | 800 | 39NAT6×19W+FC-1770ZS | YZ132L-6 | 11 | ZQD850+250 280 | YWZ-300/45 | 630 | 4.56 | 5-10 | 8-M20×400 8-M24×480 |
| QH2×250 | 2×250 | 15 | 1.5 | 1000 | 47.5NAT6×19W+FC-1770ZS | YZ160L-6 | 15 | ZQD800+250 243.86 | YWZ-300/45 | 630 | 5.87 | 4-12 | 8-M24×500 12-M24×500 |
II. Лебёдка серии QH с одним канатом и двумя точками опоры
(I) Лебёдка серии QH с одним канатом и двумя точками опоры усилием от 2×80 кН до 2×250 кН
Схема расположения габаритных размеров и фундамента лебёдки серии QH с одним канатом и двумя точками опоры
Таблица габаритных и установочных размеров лебёдки серии QH с одним канатом и двумя точками опоры
| Тип подъёмного механизма | A | A1 | A2 | B | B1 | C | D | E | K | h1 | h2 | h3 | h4 | h6 | h6 | h7 | h8 | M | N | S | t | L1 | L2 |
| QH2×80 | 1800 | 976 | 1276 | L+562 | 1130 | 522 | 2248 | 756 | 800 | 702 | 706 | 640 | 100 | 696 | 300 | 100 | 782 | 500 | 1000 | 110 | 50 | L-1210 | 796 |
| QH2×100 | 1800 | 976 | 1276 | L+562 | 1130 | 522 | 2248 | 756 | 800 | 702 | 706 | 640 | 100 | 696 | 300 | 100 | 782 | 500 | 1000 | 110 | 50 | L-1210 | 796 |
| QH2×160 | 1590 | 1058 | 1388 | L+580 | 1160 | 650 | 2460 | 800 | 900 | 930 | 570 | 710 | 92 | 878 | 380 | 40 | 930 | 500 | 400 | 99 | 400 | L-1356 | 878 |
| QH2×250 | 2062 | 1371 | 1675 | L+668 | 1155 | 650 | 2900 | 1030 | 1110 | 750 | 1030 | 960 | 124 | 1007 | 529 | 120 | 750 | 700 | 700 | 140 | 550 | L-1834 | 1131 |
Таблица технических характеристик лебёдки серии QH с одним канатом и двумя точками опоры
| Тип подъёмного механизма | Подъёмное усилие (кН) | Высота подъёма (м) | Скорость подъёма (м/мин) | Диаметр барабана (мм) | Канат - спец. - светлый - правой крестовой свивки | Электродвигатель | Редуктор | Тормоз | Передаточное число открытой зубчатой передачи | Расстояние между центрами подвесных точек L (м) | |||||
| Модель | Мощность (кВт) | Частота вращения (об/мин) | Модель | Передаточное число | Тип | Момент (Н·м) | |||||||||
| QH2×80 | 2×80 | 10 | 1.34 | 600 | 6×37-28-170 | YZ132M1-6 | 2×2.2 | 935 | ZQD500+150 | 243.86 | YWZ-200/25 | 200 | 5.3 | 2.6-9 | |
| QH2×100 | 2×100 | 10 | 1.34 | 600 | 6×37-28-170 | YZ132M2-6 | 2×3.7 | 912 | ZQD500+150 | 243.86 | YWZ-200/25 | 200 | 5.3 | 2.6-9 | |
| QH2×160 | 2×160 | 10 | 1.975 | 800 | 6×37-39-170 | YZ160M2-6 | 2×7.5 | 935 | ZQD650+150 | 265.71 | YWZ-200/25 | 200 | 4.56 | 4-12 | |
| QH2×250 | 2×250 | 15 | 1.523 | 1000 | 6×37-48.5-170 | YZ160L-8 | 2×7.5 | 705 | ZQD650+150 | 243.86 | YWZ-200/25 | 200 | 5.87 | 4-12 | |
Схема и параметры конструкции проушины лебёдочного подъёмного механизма для сегментных затворов серии QH
|
Параметр Модель |
Тип стального каната | A | B | C | D | H | ϕ |
| QHQ2×50 | 24NAT6×37+FC−1770ZS | 110 | 190 | 4×200=800 | 55 | 1600 | ϕ60H9 |
| QHQ2×80 | 28NAT6×37+FC−1770ZS | 110 | 120 | 4×140=560 | 55 | 1600 | ϕ60H9 |
| QHQ2×100 | 28NAT6×37+FC−1770ZS | 110 | 120 | 4×140=560 | 55 | 1600 | ϕ60H9 |
| QHQ2×160 | 39NAT+×37+FC−1770ZS | 180 | 180 | 4×200=800 | 70 | 1800 | ϕ80H9 |
| QHQ2×250 | 48.5NAT6×37+FC−1770ZS | 240 | 310 | 4×250=1000 | 155 | 1800 | ϕ100H9 |
(II) Лебёдка серии QH с одним канатом и двумя точками опоры усилием 2×375 кН
Схема габаритных размеров QH2×375 кН
Схема расположения фундамента
Технические параметры
| Подъёмное усилие | 2×375 кН | |
| Напор | H | |
| Скорость подъёма | 1,364 м/мин | |
| Расстояние между центрами подвесных точек | L | |
| Группа режима работы | Q3 | |
| Диаметр барабана | 800 мм | |
| Стальной канат | 6×37-43-185 | |
| Электродвигатель | Тип | YZ200L-8 |
| Мощность | 18,5 кВт (ПВ=25%) | |
| Редуктор | Тип | ZQD850+250 |
| Передаточное число | 291.2 | |
| Тормоз | Тип | YWZ300/45 |
| Тормозной момент | 630 Н·м | |
| Передаточное число открытой зубчатой передачи | 4.89 | |
