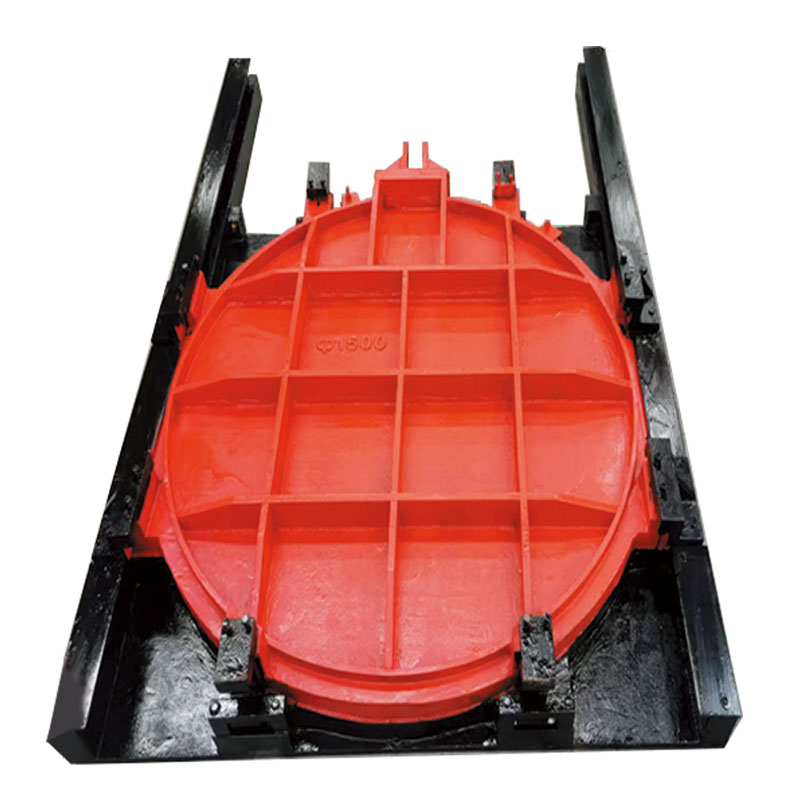

PZ гидротехнический чугунный плоский затвор
Характеристики
1. Плоские чугунные затворы типа PZ рассчитаны на относительно низкий рабочий напор.
2. Высота затвора невелика.
Описание
маркер
Характеристики
1. Плоские чугунные затворы типа PZ рассчитаны на относительно низкий рабочий напор.
2. Высота затвора невелика.
Схема основания плоского чугунного затвора типа PZ
Параметры продукта
Таблица габаритных размеров и параметров фундаментной установки плоского чугунного затвора типа PZ
| Типоразмер | A | B | C | D | E | F | H | K | J | Q | a | b | h1 | h2 | h3 | h4 | h5 | h6 | h7 | h8 | h9 | h10 | h11 | Напор (м) |
| PZ1.5×1 | 1500 | 1000 | 90 | 1690 | 145 | 1634 | 1600 | 200 | 95 | 150 | 650 | 650 | 4 | |||||||||||
| PZ2×1 | 2000 | 1000 | 110 | 2210 | 167 | 2134 | 1600 | 232 | 110 | 150 | 650 | 650 | 4 | |||||||||||
| PZ2×1.5 | 2000 | 1500 | 110 | 2210 | 167 | 2134 | 2130 | 232 | 110 | 150 | 650 | 700 | 500 | 4 | ||||||||||
| PZ2×2.5 | 2000 | 2500 | 110 | 2210 | 167 | 2134 | 2350 | 232 | 110 | 150 | 650 | 700 | 500 | 450 | 650 | 300 | 300 | 4 | ||||||
| PZ2×3 | 2000 | 3000 | 110 | 2210 | 167 | 2134 | 4000 | 232 | 110 | 150 | 650 | 700 | 500 | 450 | 650 | 350 | 870 | 4 | ||||||
| PZ2.5×2 | 2500 | 2000 | 110 | 2710 | 167 | 2634 | 2700 | 252 | 110 | 150 | 650 | 700 | 500 | 450 | 650 | 4 | ||||||||
| PZ2.5×2.5 | 2500 | 2500 | 110 | 2710 | 167 | 2634 | 3350 | 252 | 100 | 150 | 650 | 700 | 500 | 450 | 650 | 300 | 300 | 4 | ||||||
| PZ2.5×3 | 2500 | 3000 | 110 | 2710 | 167 | 2634 | 4000 | 252 | 110 | 150 | 650 | 700 | 500 | 450 | 650 | 350 | 870 | 4 | ||||||
| PZ3×2 | 3000 | 2000 | 130 | 3240 | 190 | 3154 | 2700 | 35 | 2190 | 700 | 275 | 133 | 150 | 650 | 550 | 650 | 650 | 650 | 4 | |||||
| PZ3×2.5 | 3000 | 2500 | 130 | 3240 | 190 | 3154 | 3350 | 35 | 2690 | 700 | 275 | 133 | 150 | 650 | 750 | 770 | 550 | 710 | 350 | 4 | ||||
| PZ3×3 | 3000 | 3000 | 130 | 3240 | 190 | 3154 | 4000 | 35 | 3190 | 700 | 275 | 133 | 150 | 650 | 750 | 720 | 600 | 610 | 600 | 600 | 4 | |||
| PZ3×3.5 | 3000 | 3500 | 130 | 3240 | 190 | 3154 | 4200 | 35 | 3690 | 700 | 275 | 133 | 150 | 680 | 500 | 550 | 750 | 750 | 550 | 450 | 550 | 550 | 4 | |
| PZ3×3.8 | 3000 | 3800 | 130 | 3240 | 190 | 3154 | 4800 | 35 | 3990 | 700 | 275 | 133 | 150 | 680 | 600 | 600 | 550 | 500 | 700 | 550 | 550 | 550 | 500 | 4 |
