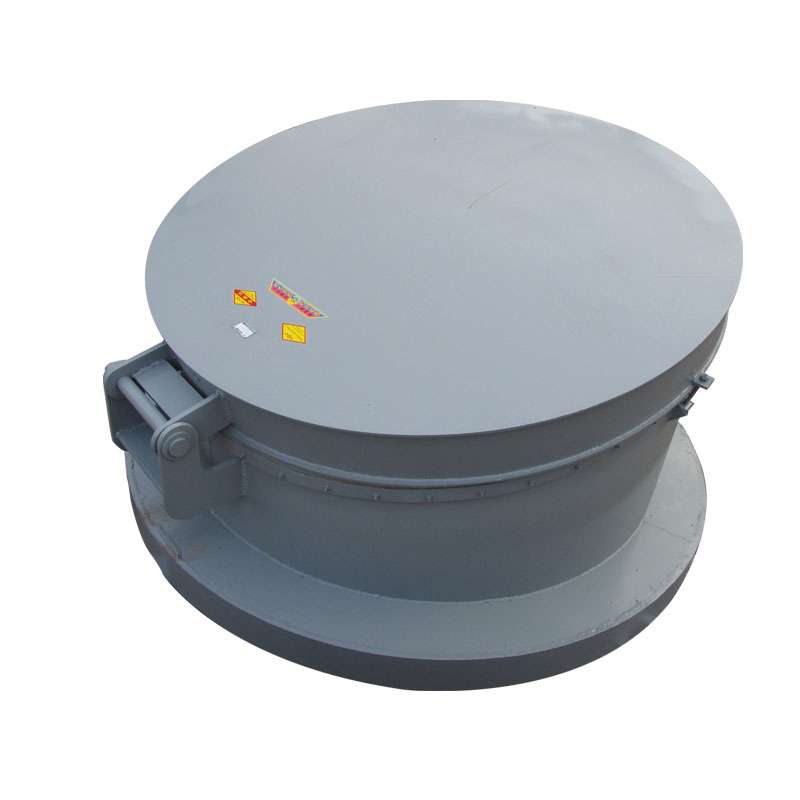

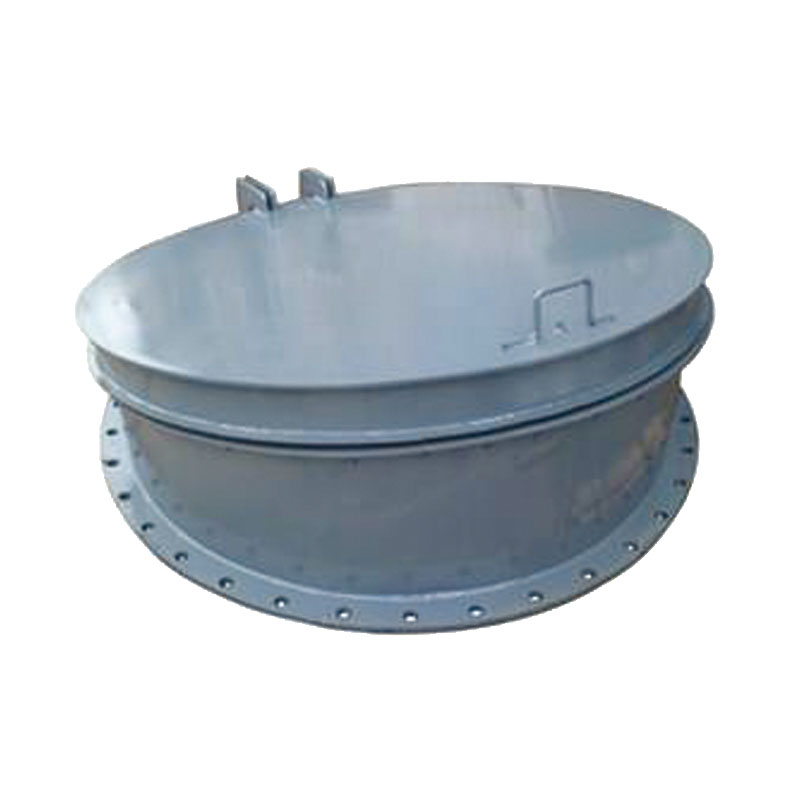

Стальная гидротехническая захлопка
Стальные круглые и квадратные боковые клапаны используются в основном для защиты от наводнений и дренажа, орошения сельскохозяйственных угодий, городского водоснабжения и водоотведения, переноса воды между бассейнами, а также для обеспечения водоснабжения и распределения воды в различных крупных проектах. В зависимости от требований заказчика можно выбрать способ соединения трубопроводов с использованием фланцев, соединения с стенами или трубопроводов для насосных станций.
Описание
маркер
Назначение
Стальные круглые и квадратные боковые клапаны используются в основном для защиты от наводнений и дренажа, орошения сельскохозяйственных угодий, городского водоснабжения и водоотведения, переноса воды между бассейнами, а также для обеспечения водоснабжения и распределения воды в различных крупных проектах. В зависимости от требований заказчика можно выбрать способ соединения трубопроводов с использованием фланцев, соединения с стенами или трубопроводов для насосных станций.
Особенности
1. Обеспечивает однонаправленное открытие и обратное закрытие потокового канала.
2. Благодаря балансировочному эффекту противовесов дверные листы автоматически открываются или закрываются под действием потока воды; для их открытия или закрытия также может быть использована небольшая внешняя сила. Дверные листы типа « плавающий контейнер » используют силу плавучести, присущую им в воде, чтобы открываться или закрываться под действием потока воды.
3. Простая конструкция и надежная работа;
4. Открытие страницы двери осуществляется за счёт балансировки противовесов.
★ Подходит для трубопроводов с односторонним потоком воды или выходных отверстий.
★ Простая конструкция, надежная работа; не требует вмешательства человека.
★ Оснащен стандартными фланцами для соединения с различными трубопроводами.
★ Способность выдерживать давление в обратном направлении потока воды ≤ 0,1 МПа.
★ Данный продукт может быть выполнен как в виде квадратного, так и круглого дверного панеля.
Таблица оснований квадратных ворот
|
Размер Стандарт |
h1 | h2 | h3 | h4 | L1 | L2 | L3 | Общая масса: кг |
| □500 | 90 | 350 | / | / | / | 300 | / | 209 |
| □1000 | 90 | 350 | 450 | / | / | 500 | / | 660 |
| □1500 | 90 | 350 | 450 | 350 | 350 | 400 | 350 | 2090 |
| □2000 | 90 | 350 | 720 | 890 | 350 | 600 | 350 | 3124 |
| □2500 | 90 | 350 | 720 | 890 | 350 | 860 | 350 | 4255 |
Основная таблица круглых затворов
| DN | φ 300 | φ 350 | φ 400 | φ 500 | φ 600 | φ 700 | φ 800 | φ 1000 | φ 1200 | φ 1400 | φ 1500 |
| D1 | φ 325 | φ 380 | φ 430 | φ 530 | φ 630 | φ 730 | φ 830 | φ 1030 | φ 1240 | φ 1440 | φ 1540 |
| D2 | φ 395 | φ 445 | φ 495 | φ 600 | φ 705 | φ 810 | φ 920 | φ 1120 | φ 1340 | φ 1560 | φ 1660 |
| D3 | φ 435 | φ 485 | φ 535 | φ 640 | φ 755 | φ 860 | φ 975 | φ 1175 | φ 1400 | φ 1620 | φ 1720 |
| L | 268 | 250 | 300 | 300 | 381 | 400 | 452 | 506 | 600 | 650 | 656 |
| H | 223 | 249 | 293 | 345 | 415 | 460 | 510 | 610 | 710 | 840 | 940 |
| n-d | 12-φ 23 | 12-φ 23 | 16-φ 23 | 16-φ 23 | 20-φ 25 | 24-φ 25 | 24-φ 30 | 28-φ 30 | 32-φ 34 | 32-φ 34 | 36-φ 34 |
| Вес (кг) | 155 | 180 | 208 | 246 | 298 | 344 | 380 | 460 | 580 | 685 | 732 |
