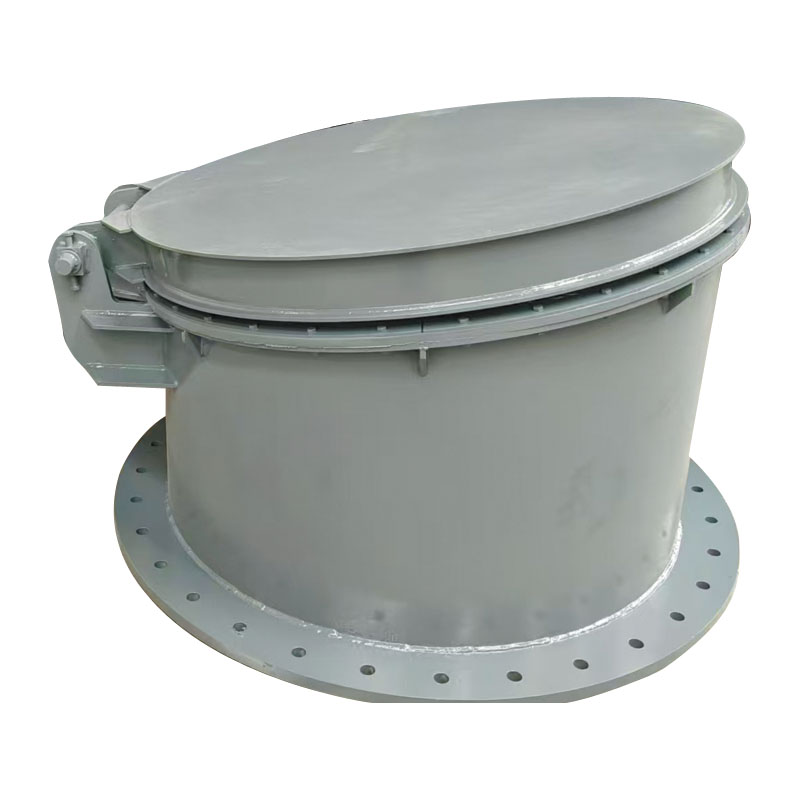

Плавучий баллонный клапан предназначен для использования на выходных отверстиях водопроводных труб в системах водного хозяйства, городском канализационном водоснабжении, системах городской защиты от наводнений и дренажа, очистных сооружениях и водопроводных станциях. Он служит односторонним клапаном на выходе дренажной трубы, обычно монтируется с фланцем и оснащён функцией автоматического закрытия для предотвращения обратного потока воды, вызывающего ударный ударный эффект, который может повредить оборудование насосных станций.
Плавучий баллонный клапан предназначен для использования на выходных отверстиях водопроводных труб в системах водного хозяйства, городском канализационном водоснабжении, системах городской защиты от наводнений и дренажа, очистных сооружениях и водопроводных станциях. Он служит односторонним клапаном на выходе дренажной трубы, обычно монтируется с фланцем и оснащён функцией автоматического закрытия для предотвращения обратного потока воды, вызывающего ударный ударный эффект, который может повредить оборудование насосных станций. По форме клапаны делятся на квадратные и круглые.
1. Простая конструкция, удобство монтажа, экономичность.
2. Способность выдерживать обратное давление воды обычно составляет 0,06 МПа; при специальном проектировании этот показатель может достигать 0,1 МПа, что эффективно предотвращает возникновение обратного потока воздуха и, как следствие, проблем с герметичностью системы.
3. При открытии и закрытии шлюза нагрузка распределяется равномерно.
4. Применение двухшарнирной конструкции обеспечивает простоту конструкции и высокую герметичность; максимальное рабочее давление воды составляет 6 м.
5. Плавучий боксовый клапан представляет собой усовершенствованную версию традиционного боксового клапана. Он использует преимущества сферического крышка клапана.
6. Плавучий барьерный клапан представляет собой односторонний клапан, установленный на выходе дренажных труб вдоль рек. Когда уровень воды в реке превышает уровень на выходе из труб и давление в воде выше давления внутри труб, панель барьерного клапана автоматически закрывается, предотвращая обратный поток воды в дренажные системы. Такой клапан в основном устанавливается на конце дренажных труб для защиты от проникновения внешней воды внутрь.
★ Подходит для трубопроводов с односторонним потоком воды или выходных отверстий.
★ Простая конструкция, надежная работа; не требует ручного управления.
★ Оснащен стандартными фланцами для соединения с различными трубопроводами.
★ Способность выдерживать давление в обратном направлении потока воды ≤ 0,1 МПа.
★Данный продукт может быть выполнен как в виде квадратного, так и круглого дверного панеля.
|
Размер Стандарт |
h1 | h2 | h3 | h4 | L1 | L2 | L3 | Общая масса: кг |
| □500 | 90 | 350 | / | / | / | 300 | / | 209 |
| □1000 | 90 | 350 | 450 | / | / | 500 | / | 660 |
| □1500 | 90 | 350 | 450 | 350 | 350 | 400 | 350 | 2090 |
| □2000 | 90 | 350 | 720 | 890 | 350 | 600 | 350 | 3124 |
| □2500 | 90 | 350 | 720 | 890 | 350 | 860 | 350 | 4255 |
| DN | φ 300 | φ 350 | φ 400 | φ 500 | φ 600 | φ 700 | φ 800 | φ 1000 | φ 1200 | φ 1400 | φ 1500 |
| D1 | φ 325 | φ 380 | φ 430 | φ 530 | φ 630 | φ 730 | φ 830 | φ 1030 | φ 1240 | φ 1440 | φ 1540 |
| D2 | φ 395 | φ 445 | φ 495 | φ 600 | φ 705 | φ 810 | φ 920 | φ 1120 | φ 1340 | φ 1560 | φ 1660 |
| D3 | φ 435 | φ 485 | φ 535 | φ 640 | φ 755 | φ 860 | φ 975 | φ 1175 | φ 1400 | φ 1620 | φ 1720 |
| L | 268 | 250 | 300 | 300 | 381 | 400 | 452 | 506 | 600 | 650 | 656 |
| H | 223 | 249 | 293 | 345 | 415 | 460 | 510 | 610 | 710 | 840 | 940 |
| n-d | 12- φ 23 | 12- φ 23 | 16- φ 23 | 16- φ 23 | 20- φ 25 | 24- φ 25 | 24- φ 30 | 28- φ 30 | 32- φ 34 | 32- φ 34 | 36- φ 34 |
| Ве(Kg) | 155 | 180 | 208 | 246 | 298 | 344 | 380 | 460 | 580 | 685 | 732 |
Примечание: Монтажные формы данного шлюза могут быть выполнены в виде стенчатых труб или фланцевых конструкций. По запросу заказчика возможно изготовление односторонних и двусторонних гидравлических запорных клапанов.
