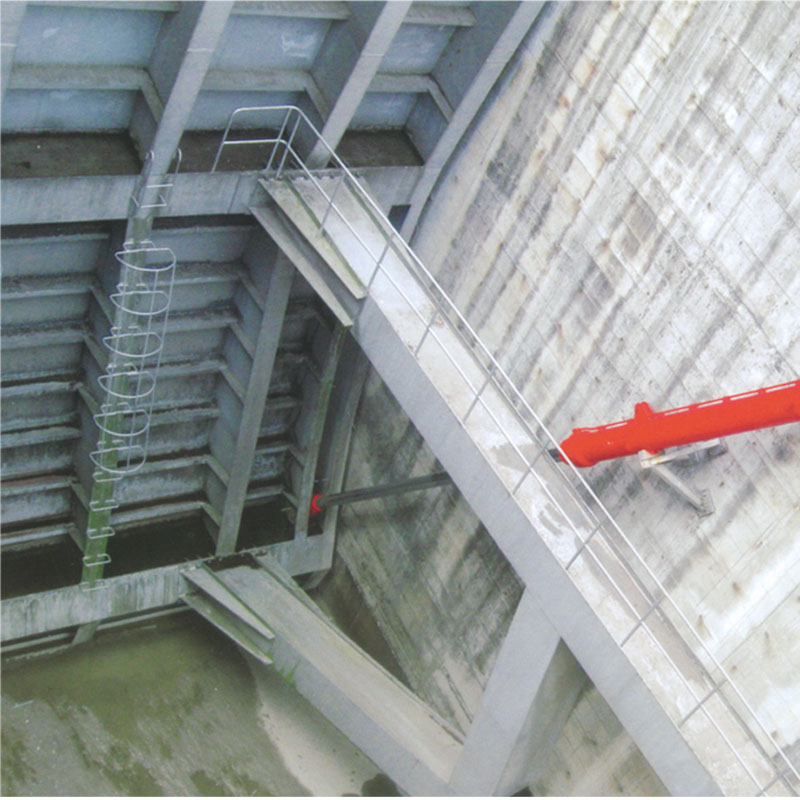

Гидротехнический сегментный стальной затвор
Криволинейные шлюзы являются одним из наиболее распространённых типов шлюзов в гидротехнических и гидроэнергетических сооружениях. Их часто используют в качестве рабочих шлюзов на гидротехнических сооружениях.
Описание
маркер
Применение
Криволинейные шлюзы являются одним из наиболее распространённых типов шлюзов в гидротехнических и гидроэнергетических сооружениях. Их часто используют в качестве рабочих шлюзов на гидротехнических сооружениях.
1. Простая конструкция; небольшая высота и толщина необходимых опор; отсутствие каналов для прохождения воды, влияющих на её течение; малые усилия при открытии и закрытии устройства; удобство эксплуатации; минимальное количество встроенных элементов.
2. Виды шлюзов: открытый тип и тип с подземным отверстием.
Характеристики конструкции двери с выступающим верхним краем: верхний край двери выходит выше уровня воды в верхнем течении; отсутствуют верхние водонепроницаемые элементы; имеются только боковые и нижние водонепроницаемые элементы. Радиус изгиба панели R обычно составляет от 1,0 до 1,5 раз высоты двери.
Структурные особенности подводного дугового ворота: верхний гидроизоляционный элемент контактирует с верхней частью дверного панеля; вместе с боковыми и нижними гидроизоляционными элементами образует герметичную конструкцию в форме буквы « □ ». Средний радиус изгиба панели может составлять 1,1–1,2 раза высоты двери.
Кривообразные шлюзы с шарнирами, как правило, устанавливаются на нижнем участке, при этом их высоту необходимо рассчитывать с учётом защиты от воздействия водных потоков и плавающих предметов. Кривообразные шлюзы с открытым верхом показаны на рисунке.
Компоненты дугового шлюза включают в себя три основных элемента: лопастные элементы шлюза, опорные рычаги и подшипники.
Структурные требования к шлюзам: достаточная прочность и общая жесткость, хорошие технологические характеристики, удобство производства, транспортировки, монтажа, защиты от коррозии и технического обслуживания, а также максимальная экономия стали.
3. В зависимости от способа размещения главной балки дуговые ворота могут быть классифицированы как с главной поперечной балкой и с главной продольной балкой.
4. В зависимости от способа соединения дуговых ворот с балками их можно разделить на однорядные соединения (соединения на одинаковой высоте) и многослойные соединения (неоднорядные соединения).
5. В настоящее время наиболее часто используются следующие варианты расположения конструкций: одновысотное расположение главных поперечных балок, одновысотное расположение главных продольных балок и многоуровневое расположение главных продольных балок.
