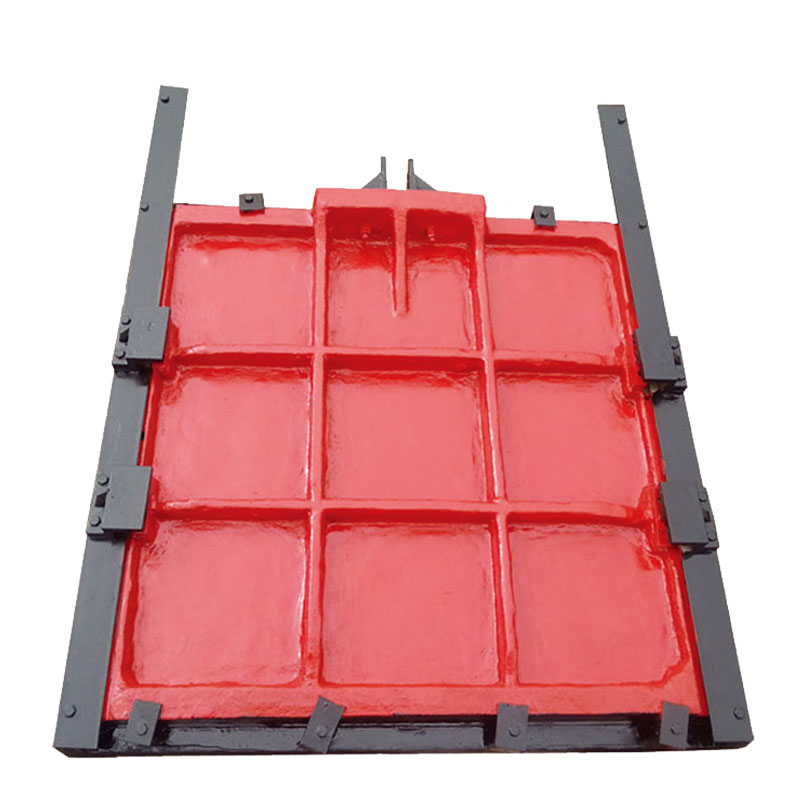

Чугунный затвор с уплотнением из нержавеющей стали: жесткое уплотнение, резиновое уплотнение, двойное уплотнение

Чугунный затвор с уплотнением из нержавеющей стали: жесткое уплотнение, резиновое уплотнение, двойное уплотнение

План расположения фундамента Комплектующие части затвора: 1. Подъёмные ушки, 2. Крышка, 3. Прижимной блок, 4. Створка затвора, 5. Рама затвора, 6. Первичная закладная деталь, 7. Анкерные болты второй стадии. Примечание: Технические параметры чугунного затвора с нержавеющей сталью совпадают ...

Отправить заявку

Описание

маркер

План расположения фундамента

Чугунный затвор с уплотнением из нержавеющей стали жесткое уплотнение (3)

Комплектующие части затвора: 1. Подъёмные ушки, 2. Крышка, 3. Прижимной блок, 4. Створка затвора, 5. Рама затвора, 6. Первичная закладная деталь, 7. Анкерные болты второй стадии.

Примечание: Технические параметры чугунного затвора с нержавеющей сталью совпадают с параметрами затвора PGZ.Технические параметры чугунного затвора с двойным уплотнением (твёрдая уплотнительная поверхность + резиновое уплотнение) совпадают с параметрами затвора PGZ.

Технические параметры чугунного затвора с медным уплотнением

Таблица габаритных размеров и параметров фундаментной установки чугунных затворов типов PZ, PGZ

Типоразмер	A	B	C	D	E	F	H	K	J	Q	a	b	h1	h2	h3	h4	h5	h6	h7	h8	h9	h10	h11	h12	h13	h14	Допустимый напор
PZ/PGZ1.5×1.5	1500	1500	90	1690	150	1634	2130				250	95	150	450	500	600	550										4
PZ/PGZ1.5×2	1500	2000	90	1690	160	1634	2660				250	95	130	430	880	630	290	600									4
PZ/PGZ1.7×1.7	1700	1700	90	1910	177	1834	2400				232	110	150	500	600	750	430	300									4
PZ/PGZ1.8×1.8	1800	1800	110	2010	177	1934	2500				232	110	150	500	600	750	450	650									4
PZ/PGZ2×2	2000	2000	110	2210	212	2134	2700				442	110	150	650	700	500	450	650									5
PZ/PGZ2×2.5	2000	2500	110	2210	212	2134	3350				442	110	150	650	700	500	450	650	300	300							5
PZ/PGZ2×3	2000	3000	110	2210	212	2134	4000				442	110	150	650	700	500	450	650	350	870							5
PZ/PGZ2.5×2	2500	2000	110	2710	232	2634	2700				499	110	150	650	700	500	450	650									5
PZ/PGZ2.5×2.5	2500	2500	110	2710	232	2634	3350				499	110	150	650	700	500	450	650	300	300							5
PZ/PGZ2.5×3	2500	3000	110	2710	232	2634	4000				499	110	150	650	700	500	450	650	350	870							5
PZ/PGZ3×2	3000	2000	130	3240	275	3154	2700	35	2190	700	578	133	130	650	550	650	650	650									5
PZ/PGZ3×2.5	3000	2500	130	3240	275	3154	3350	35	2690	700	578	133	150	650	750	770	550	710	350								5
PZ/PGZ3×3	3000	3000	130	3240	275	3154	4000	35	3190	700	578	133	150	650	750	720	600	610	600	600							5
PZ/PGZ3×3.5	3000	3500	130	3240	275	3154	4200	35	3690	700	578	133	150	680	500	550	750	750	550	450	550	550					5
PZ/PGZ3×3.8	3000	3800	130	3240	275	3154	4500	35	3990	700	578	133	150	680	600	600	550	500	700	550	550	550	500				5
PZ/PGZ3.5×2	3500	2000	130	3740	290	3654	2700	35	2190	700	631	133	130	650	550	650	650	650									5
PZ/PGZ3.5×2.5	3500	2500	130	3740	290	3654	3500	35	2690	700	631	133	150	650	750	770	550	710	350								5
PZ/PGZ3.5×3	3500	3000	130	3740	290	3654	4000	35	3190	700	631	133	150	650	750	720	600	610	600	600							5
PZ/PGZ3.5×3.5	3500	3500	130	3740	290	3654	4200	35	3690	700	631	133	150	680	500	550	750	750	550	450	550	550					5
PZ/PGZ3.6×3	3600	3000	150	3920	327	3754	4000	55	3190	800	690	170	150	650	750	720	600	645	565	600							5
PZ/PGZ4×2.5	4000	2500	160	4360	342	4200	3350	55	2710	1000	765	200	100	400	550	650	650	500	500	450							5
PZ/PGZ4×3	4000	3000	160	4360	342	4200	4000	55	3210	1000	765	200	100	400	550	650	650	500	500	400	450	400					5
PZ/PGZ4×3.5	4000	3500	160	4360	342	4200	4200	55	3710	1000	765	200	150	350	550	650	700	900	500	600	450						5
PZ/PGZ4×4	4000	4000	160	4360	342	4200	4800	55	4210	1000	765	200	150	350	550	650	700	700	700	500	450	500					5
PZ/PGZ4.5×2.5	4500	2500	160	4860	412	4700	3350	50	2720	1200	814	200	100	400	550	650	650	500	500	450							5
PZ/PGZ4.5×3	4500	3000	160	4860	412	4700	4000	50	3220	1200	814	200	100	400	550	650	650	500	500	400	450	400					5
PZ/PGZ5×3.5	5000	3500	160	5360	412	5200	4200	50	3720	1200	868	200	150	350	550	650	700	900	500	600	450						5
PZ/PGZ5×4	5000	4000	160	5360	412	5200	4800	50	4210	1200	868	200	150	350	550	650	700	700	700	500	450	500					5
PZ/PGZ5×4.5	5000	4500	160	5360	412	5200	5300	50	4720	1200	868	200	150	260	820	700	820	750	800	500	600	500	450				5
PZ/PGZ5×5	5000	5000	160	5360	412	5200	6000	65	5190	1200	868	200	150	260	820	700	500	820	850	800	400	600	700	600	520	480	5
PZ/PGZ1.2×2.5–13	1200	2500	110	1410	167	1334	3350				366	110	150	650	700	500	450	650	320	300							13
PZ/PGZ1.2×2.8–13	1200	2800	110	110	167	1334	3500				366	110	150	650	700	500	650	450	370	870							13
PZ/PGZ1.3×2–20	1300	2000	110	1510	192	1434	2700				365	110	150	650	700	500	450	650									20
PZ/PGZ1.5×1.5–10	1500	1500	110	1710	202	1634	2130				364	110	200	400	400	600	600										10
PZ/PGZ1.5×2–10	1500	2000	110	1740	223	1636	2700				344	133	200	393	300	434	300	443	350	400							10
PZ/PGZ1.6×1.8–13.4	1600	1800	130	1840	205	1754	2500				366	133	130	650	550	650	650	650									13.4
PZ/PGZ1.6×2–22	1600	2000	130	1840	205	1754	2700				492	133	130	650	550	650	650	650									22
PZ/PGZ1.8×1.8–23	1800	1800	130	2040	245	1954	2880				429	133	150	500	650	530	550	350	635								23
PZ/PGZ2×2–18	2000	2000	160	2360	312	2200	3020	55	2210	350	569	200	85	400	450	450	450	400	300								18
PZ/PGZ2×2.5–10	2000	2500	110	2210	212	2134	3800				442	110	150	650	700	500	450	650	300	300							10
PZ/PGZ2.5×2.5–10	2500	2500	110	2710	232	2634	3800				499	110	150	650	700	500	450	650	300	300							10
PZ/PGZ2.6×2.6–10	2600	2600	130	2840	255	2754	4080				535	133	150	650	750	780	580	670	350								10
PZ/PGZ2.8×2.6–10	2800	2600	130	3040	265	2954	4080				591	133	150	650	750	780	580	670	350								10
PZ/PGZ3×4–13	3000	4000	160	3360	342	3200	6160	65	4190	700	645	200	150	350	550	650	700	700	700	500	450	600					13
PZ/PGZ3.5×2–10	3500	2000	130	3740	290	3654	3380	35	2190	700	634	133	130	650	550	650	650	650									10
PZ/PGZ3.5×4–10	3500	4000	130	3710	290	3654	6100	35	4190	700	634	133	150	700	700	850	850	800	650	600	600						10

Данные по модели	A	B	C	D	E	F	M	L	H	H1	H2	H3	a	b	c	d	h1	h2	h3	h4	h5	h6	h7	Масса (кг)		Допустимый напор ≤ м
Данные по модели	A	B	C	D	E	F	M	L	H	H1	H2	H3	a	b	c	d	h1	h2	h3	h4	h5	h6	h7	Масса створки	Общая масса	Допустимый напор ≤ м
PGZ0.8×0.6	800	600	50	960	80	930	830	В соответствии с требованиями пользователей	850	20	650	65	70	130	35	/	50	300	300	/	/	/		115	187	2
PGZ0.8×0.8	800	800	50	960	80	930	830		1100	20	850	65	70	130	35	/	100	400	400	/	/	/		143	230	2
PGZ0.8×1	800	1000	50	960	80	930	830		1450	20	1050	65	70	130	35	/	100	400	400	400	/	/		154	253	3
PGZ1×1	1000	1000	60	1150	85	1120	1040		1450	30	1060	70	70	145	35	/	100	400	400	400	/	/		198	320	4
PGZ1×1.2	1000	1200	60	1150	85	1120	1040		1700	30	1260	70	70	145	35	/	100	400	500	500	/	/		275	385	4
PGZ1×1.5	1000	1500	60	1150	85	1120	1040		2130	30	1560	70	70	145	35	/	200	600	600	600	/	/		297	451	4
PGZ1.2×1.2	1200	1200	60	1360	90	1330	1240		1740	30	1260	70	70	150	45	/	100	400	500	500	/	/		319	462	4
PGZ1.2×1.5	1200	1500	60	1360	90	1330	1240		2130	30	1560	70	70	150	45	/	200	600	600	600	/	/		335	508	4
PGZ1.5×1.5	1500	1500	70	1660	110	1630	1540		2130	40	1560	100	80	200	50	/	200	600	600	600	/	/		397	641	4
PGZ1.5×2.0	1500	2000	70	1660	110	1630	1540		2660	40	2065	100	85	200	50	/	150	600	600	600	600	/		517	715	4
PGZ1.8×1.8	1800	1800	70	1960	110	1930	1840		2500	40	1865	100	85	200	50	/	150	500	500	600	600	/		651	913	4
PGZ1.8×2.0	1800	2000	70	1960	110	1930	1840		2840	40	2065	100	85	200	50	/	150	600	600	600	600	/		726	1056	4
PGZ2×1.5	2000	1500	80	2160	130	2130	2050		2130	45	1575	110	90	230	60	/	150	600	600	600	/	/		671	891	4
PGZ2×2	2000	2000	80	2160	130	2130	2050		2700	45	2075	110	90	230	60	/	150	600	600	600	600	/		971	1203	5
PGZ2×2.5	2000	2500	80	2160	130	2130	2050		3350	45	2575	110	90	230	60	/	150	650	650	650	650	500		1078	1430	5
PGZ2.5×2	2500	2000	85	2680	150	2650	2555		2700	50	2075	115	100	260	60	/	150	600	600	600	600	/		1094	1518	5
PGZ2.5×2.5	2500	2500	85	2680	150	2650	2555		3350	50	2575	115	100	260	60	/	150	650	650	650	650	500		1812	2387	5
PGZ2.5×3.0	2500	3000	85	2680	150	2650	2555		4050	50	3075	115	100	265	60	/	150	500	600	600	700	500	700	1958	2442	5
PGZ3×2	3000	2000	90	3200	155	3170	3065		3000	50	2085	125	100	270	70	500	150	600	600	600	600	/		1320	1676	5
PGZ3×2.5	3000	2500	90	3200	155	3170	3065		3470	50	2585	125	100	270	70	500	150	650	650	650	650	500		1771	2365	5
PGZ3×3	3000	3000	90	3200	160	3170	3065		4000	50	3085	125	100	270	70	500	150	500	600	600	700	500	700	2860	3971	5
