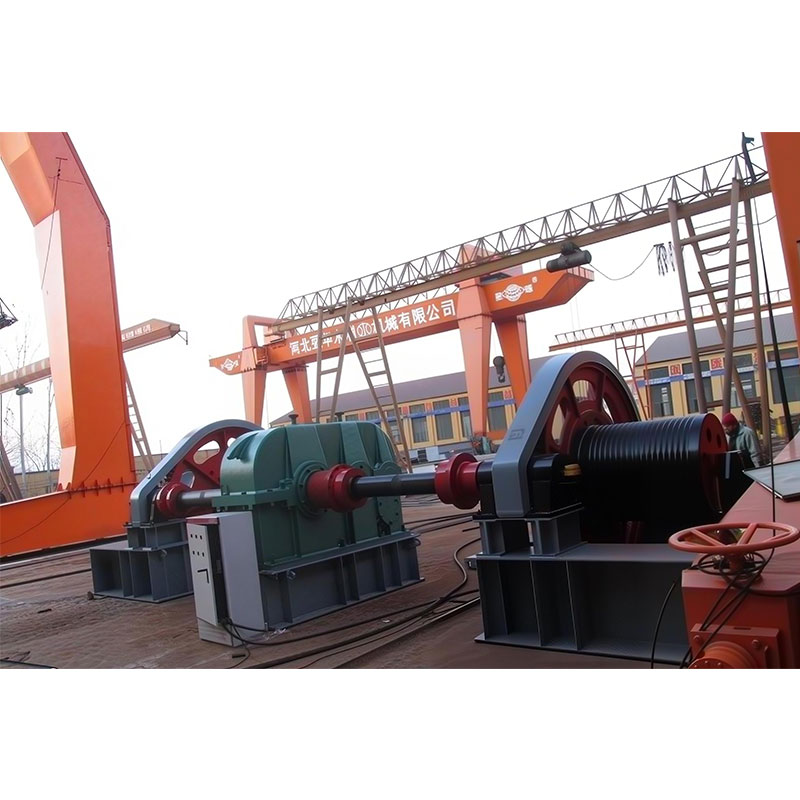

QPK двухканатный лебёдочный подъёмный механизм с быстрым закрытием затвора
На основе быстроходного одноканатного лебёдочного подъёмного механизма типа QPK добавлена муфта для синхронизации работы двух механизмов, что позволяет использовать его для подъёма и опускания двухточечного затвора.
Описание
маркер
Особенности
На основе быстроходного одноканатного лебёдочного подъёмного механизма типа QPK добавлена муфта для синхронизации работы двух механизмов, что позволяет использовать его для подъёма и опускания двухточечного затвора.
I. Лебёдочный подъёмный механизм QPK усилием 2×50 – 2×250 кН
| Подъёмный механизм | Габаритные размеры, схема фундамента и основные технические параметры (размеры)
Единица измерения: мм |
Фундаментные болты | Рабочая нагрузка
Единица измерения: кгс |
|||||||||||||||||||||||||
| Тип | A | B | C | C1 | D | E | E1 | E2 | K | K1 | H | H1 | H2 | H3 | H4 | M | N | P | h | ϕ | a | b | L | Модель | Q1 | Q2 | Q3 | Q4 |
| QPK2×50 | 1040 | 1123 | 615 | 635.5 | 405 | 340 | 36.5 | 125 | 1050 | 880 | 140 | 1050 | 745 | 210 | 210 | 146 | 579.5 | 75 | 310 | 60 | 500 | 450 | Расстояние между центрами подвесных точек — по требованию заказчика | M20×400 | 1546 | 1935 | 2035 | 2220 |
| QPK2×80 | 1140 | 1300 | 785 | 770.5 | 535 | 475 | 35 | 130 | 1230 | 880 | 140 | 1050 | 822 | 210 | 210 | 146 | 718 | 75 | 310 | 60 | 500 | 700 | M20×400 | 2000 | 2230 | 2850 | 2670 | |
| QPK2×100 | 1140 | 1300 | 785 | 770.5 | 535 | 475 | 35 | 130 | 1230 | 880 | 140 | 1050 | 822 | 210 | 210 | 146 | 718 | 75 | 310 | 60 | 500 | 700 | M20×400 | 2500 | 3200 | 3500 | 3700 | |
| QPK2×125 | 1390 | 1540 | 902 | 892 | 475 | 575 | 35 | 170 | 1470 | 1050 | 145 | 1200 | 1050 | 330 | 250 | 180 | 875 | 95 | 390 | 80 | 600 | 800 | M20×500 | 3090 | 3380 | 4950 | 4470 | |
| QPK2×160 | 1390 | 1540 | 902 | 892 | 475 | 575 | 35 | 170 | 1470 | 1050 | 145 | 1200 | 1050 | 330 | 250 | 180 | 875 | 95 | 390 | 80 | 600 | 800 | M24×500 | 3720 | 4130 | 6050 | 5450 | |
| QPK2×250 | 1520 | 1800 | 959 | 948 | 726 | 654 | 35 | 140 | 1730 | 1240 | 190 | 1300 | 1192 | 380 | 262 | 216 | 1055 | 120 | 460 | 90 | 700 | 900 | M24×500 | 6000 | 6530 | 9220 | 8400 | |
II. Лебёдочный подъёмный механизм QPK усилием 2×400 кН
| Подъёмный механизм | Габаритные размеры, схема фундамента и основные технические параметры (размеры) Единица измерения: мм |
Фундаментные болты | Рабочая нагрузка Единица измерения: кгс |
|||||||||||||||||||||||||
| Тип | A | B | C | C1 | D | E | E1 | E2 | K | K1 | H | H1 | H2 | H3 | H4 | M | N | P | h | ϕ | a | b | L | Модель | Q1 | Q2 | Q3 | Q4 |
| QPK2×400 | 1911 | 1960 | 1401.5 | 1229.5 | 904 | 852 | 155 | 45 | 1650 | 1821 | 190 | 1400 | 1378 | 520 | 310 | 284 | 1195 | 160 | 500 | 100 | 1000 | 1300 | Расстояние между центрами подвесных точек — по требованию заказчика | M30×630 | 9200 | 10200 | 15100 | 13500 |
III. Лебёдочный подъёмный механизм QPK усилием свыше 2×630 кН
| Подъёмный механизм | Габаритные размеры, схема фундамента и основные технические параметры (размеры) Единица измерения: мм |
Фундаментные болты | Рабочая нагрузка Единица измерения: кгс |
|||||||||||||||||||||||||||
| Тип | A | B | C | C1 | D | E | E1 | E2 | K | K1 | H | H1 | H2 | H3 | H4 | M | N | P | h | ϕ | a | b | L | Модель | Q1 | Q2 | Q3 | Q4 | ||
| QPK2×630 | 2440 | 2455 | 1648 | 1648 | 1162 | 1223 | 197.5 | 55 | 2060 | 2330 | 240 | 2400 | 1501 | 536 | 300 | 298 | 1485 | 175 | 550 | 110 | 1100 | 1900 | Расстояние между центрами подвесных точек — по требованию заказчика | M30×630 | 13050 | 14100 | 25100 | 23150 | ||
| QPK2×800 | 2540 | 2335 | 1827 | 1827 | 1200.5 | 1279.5 | 190 | 60 | 1955 | 2420 | 300 | 2400 | 1645 | 620 | 315 | 298 | 1550 | 180 | 600 | 120 | 1000 | 1700 | M30×630 | 15590 | 17230 | 33320 | 29895 | |||
| QPK2×1000 | 2895 | 2390 | 2007.5 | 2007.5 | 1378 | 1457 | 190 | 50 | 2010 | 2775 | 330 | 2600 | 1875 | 820 | 315 | 314 | 1585 | 220 | 660 | 130 | 1100 | 2000 | M42×800 | 19480 | 21385 | 41370 | 37470 | |||
| QPK2×1250 | 3155 | 2600 | 2156.5 | 2156.5 | 1514 | 2591 | 190 | 50 | 2220 | 3055 | 400 | 2800 | 1910 | 820 | 315 | 322 | 1785 | 220 | 750 | 150 | 1100 | 2300 | M42×800 | 23200 | 21730 | 52930 | 48890 | |||
