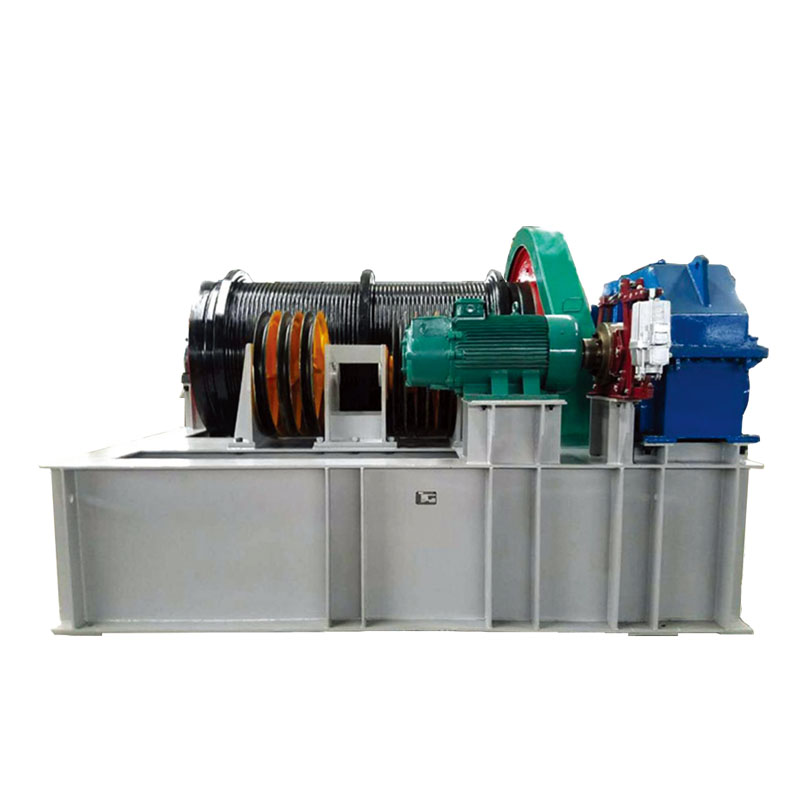

QPG высотный лебёдочный подъёмный механизм
Применяется в гидротехнических и гидроэнергетических проектах, где рабочий напор превышает рабочий напор обычных подъёмных механизмов типа QP, для подъёма и опускания плоских затворов.
Описание
маркер
Назначение
Применяется в гидротехнических и гидроэнергетических проектах, где рабочий напор превышает рабочий напор обычных подъёмных механизмов типа QP, для подъёма и опускания плоских затворов.
Особенности
Помимо характеристик, присущих обычным канатно-барабанным подъёмным механизмам типа QP, барабан может быть выполнен в двух вариантах: типа Лебус и обычного типа. Подъёмные механизмы серии QPG выпускаются с одной точкой подвеса и с двумя точками подвеса.
Тип барабана
Барабан типа Лебус имеет канавки с ломаной линией винтовой канавки, конструкция которого является рациональной и подходит для высоконапорных подъёмных механизмов с многослойной навивкой каната. Обычный барабан имеет упорные реборды на обоих концах, отличается простой конструкцией, экономичностью и практичностью, подходит для высоконапорных подъёмных механизмов с двухслойной навивкой каната.
Описание габаритных размеров и схемы фундамента
Тип механизма и схема фундамента зависят от величины напора. По требованию заказчика мы предоставим полную и подробную документацию.
Таблица основных параметров подъёмных механизмов типа QPG
| Категория | Тип подъёмного механизма | Подъёмное усилие (кН) | Высота подъёма (м) | Скорость подъёма/опускания (м/мин) | Кратность полиспаста | Расстояние между подвесами (м) | Электродвигатель | ||
| Тип | Мощность (кВт) | ||||||||
| Одноподвесный | Индивидуальный привод | QPG-50 | 50 | 8-20 | 1.47 | 2 | Y112M-6 | 2.2 | |
| QPG-80 | 80 | 10-20 | 2.20 | 2 | Y132M1-6 | 4.0 | |||
| QPG-100 | 100 | 10-20 | 2.20 | 2 | Y132M1-6 | 4.0 | |||
| QPG-125 | 125 | 11-20 | 2.57 | 2 | Y132M2-6 | 5.5 | |||
| QPG-160 | 160 | 11-20 | 2.57 | 2 | Y132M2-6 | 5.5 | |||
| QPG-250 | 250 | 12-20 | 2.44 | 2 | Y160M2-6 | 7.5 | |||
| QPG-400 | 400 | 13-20 | 1.95 | 4 | Y160L-6 | 11 | |||
| QPG-630 | 630 | 13-20 | 1.10 | 6 | Y180M-6 | 15 | |||
| QPG-800 | 800 | 13-20 | 1.47 | 6 | Y225M-6 | 22 | |||
| QPG-1000 | 1000 | 10-20 | 1.25 | 8 | YZR250M-8 | 26 | |||
| QPG-1250 | 1250 | 10-20 | 1.19 | 8 | YZR250M-6 | 35 | |||
| Двуподвесный | Централизованный привод | QPG-2×50 | 2×50 | 8-20 | 1.47 | 2 | 2-7 | Y132M1-6 | 4.0 |
| QPG-2×80 | 2×80 | 10-20 | 2.20 | 2 | 2-7 | Y132M1-6 | 5.5 | ||
| QPG-2×100 | 2×100 | 10-20 | 2.20 | 2 | 2-7 | Y160M1-6 | 7.5 | ||
| QPG-2×125 | 2×125 | 11-20 | 2.57 | 2 | 2.1-8 | Y160M1-6 | 7.5 | ||
| QPG-2×160 | 2×160 | 11-20 | 2.57 | 2 | 2.1-8 | Y160M-6 | 11 | ||
| QPG-2×250 | 2×250 | 12-20 | 2.44 | 12 | 2.5-9 | Y180M-8 | 11 | ||
| QPG-2×400 | 2×400 | 13-20 | 1.95 | 14 | 3.1-10 | Y225M-6 | 22 | ||
| Индивидуальный привод | QPG-2×630 | 2×630 | 13-20 | 1.50 | 6 | 4.1-11 | Y180M-6 | 2×15 | |
| QPG-2×800 | 2×800 | 13-20 | 1.47 | 6 | 4.1-11 | Y225M-6 | 2×22 | ||
| QPG-2×1000 | 2×1000 | 10-20 | 1.25 | 8 | 5-12 | YZ225M-8 | 2×26 | ||
| QPG-2×1250 | 2×1250 | 10-20 | 1.19 | 8 | 5-13 | YZ250M-8 | 2×35 | ||
