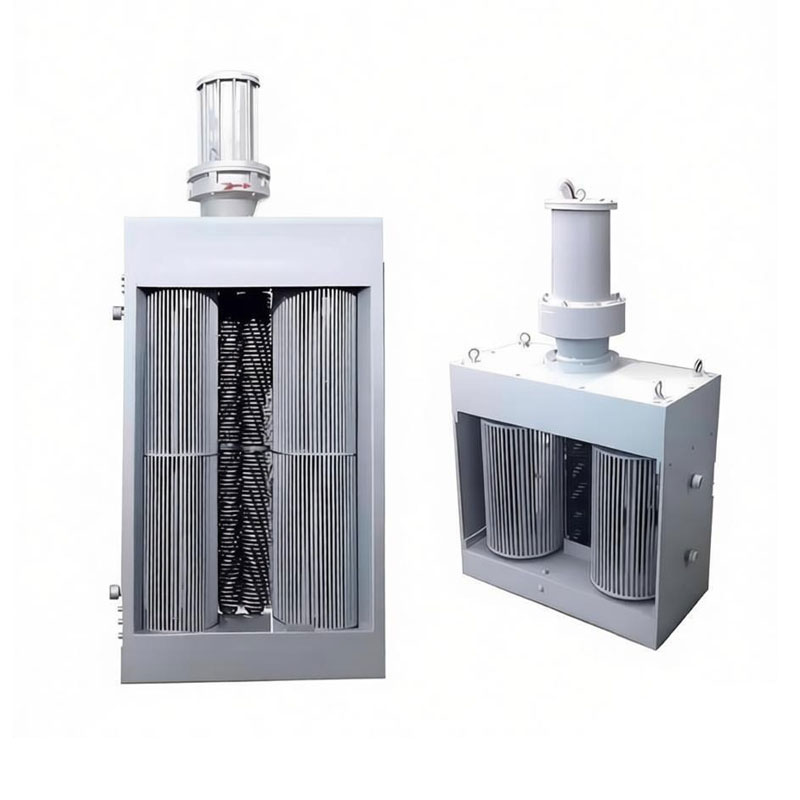

Дробильная решетка-очиститель
-
QPM лебёдочный подъёмный механизм козлового кранового типа
-
QPB лебёдочный подъёмный механизм закрытого типа
-
QP двухканатный лебёдочный подъёмный механизм
-
QLZ двухзатворный прямоприводный винтовой подъемный механизм
-
QPT лебёдочный подъёмный механизм тележечного типа
-
PG гидротехнический сегментный стале-композитный затвор
-
Боковая стальная гидротехническая захлопка
-
Гидротехнический миниатюрный алюминиевый затвор с интегрированной системой измерения и управления
-

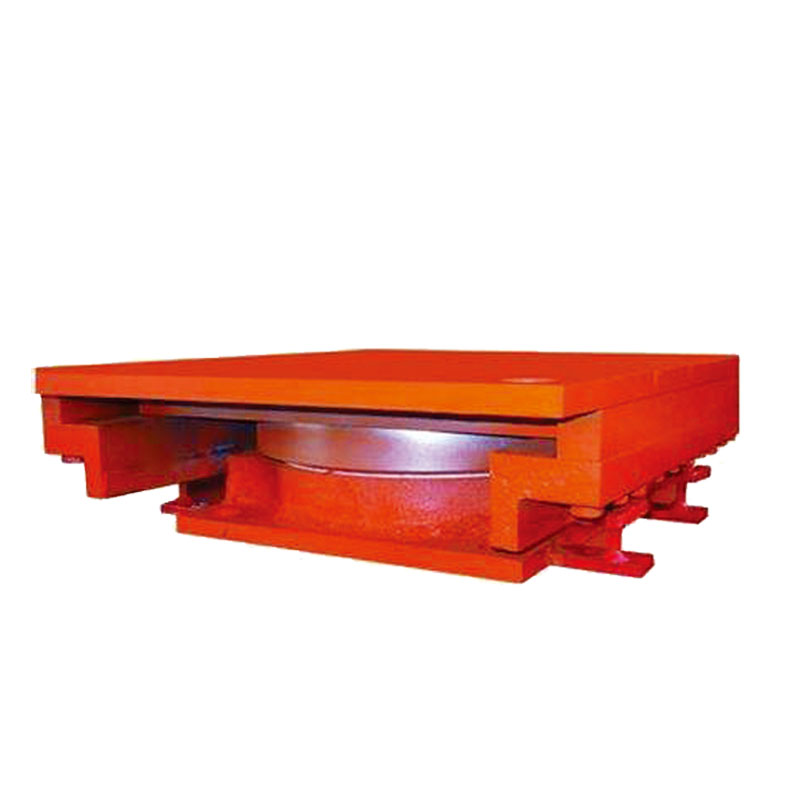

Мостовая опорная часть
-
Гидротехнический стальной затвор с заливным клапаном
-
Гидротехнический моноблочный насосно-затворный агрегат
-
Гидротехнический алюминиевый винтовой затвор с интегрированной системой измерения и управления
-
Гидротехнический алюминиевый пазовый затвор
-

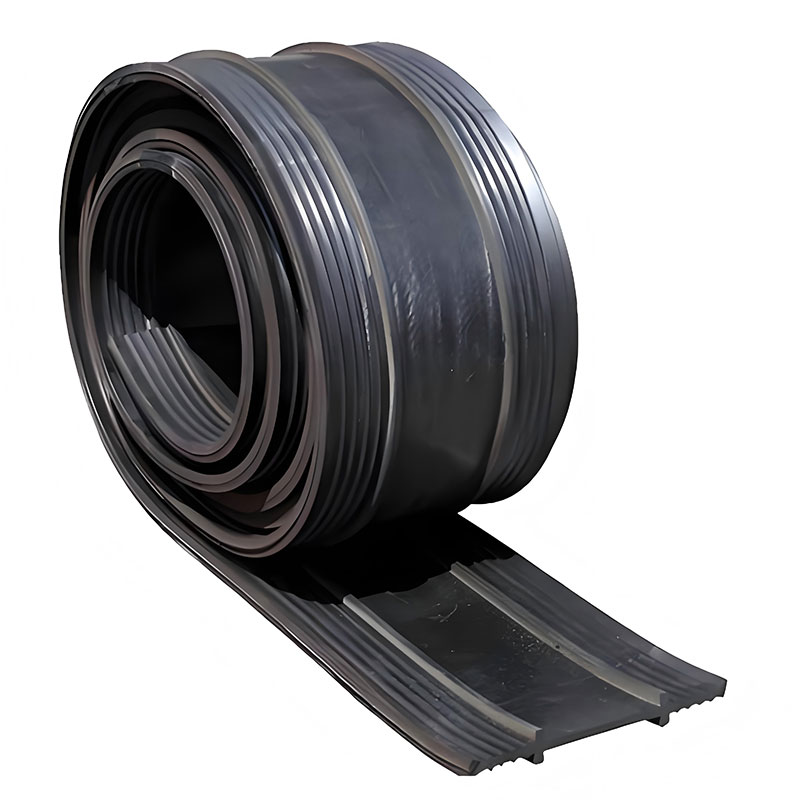

Серия уплотнительных лент

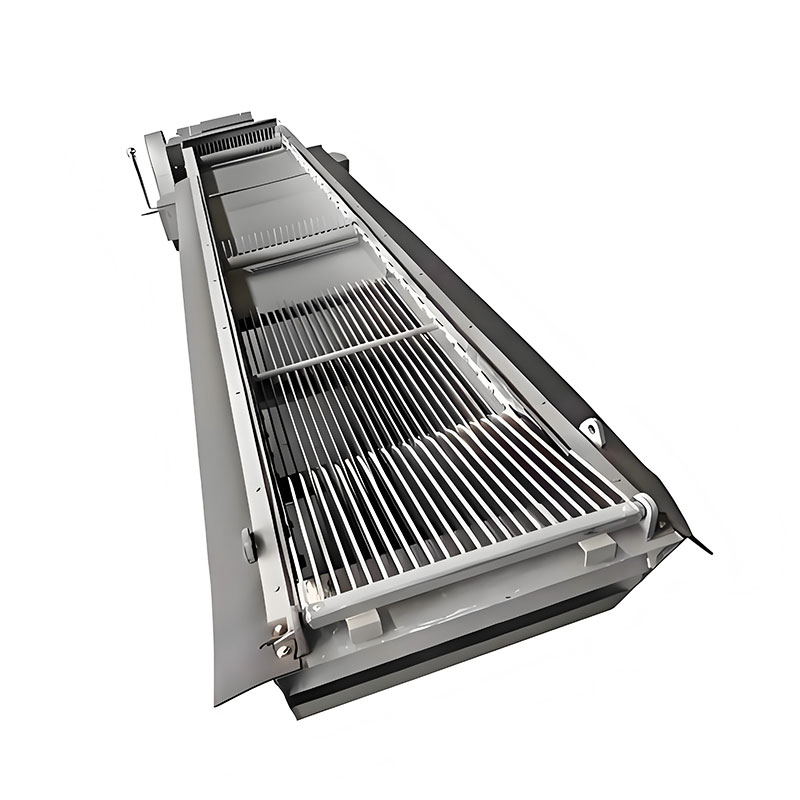

LHG поворотная решетка-очиститель
Данный очиститель загрязнений является одним из наиболее подходящих моделей для очистки решеток с использованием цепной передачи. Он широко применяется на станциях водоснабжения и водоотведения, станциях подъема дождевой воды, очистных сооружениях, а также на входах в предприятия по обработке сточных вод различных типов. Он позволяет удалять крупные плавающие частицы из сточных вод.
Описание
маркер
Назначение
Данный очиститель загрязнений является одним из наиболее подходящих моделей для очистки решеток с использованием цепной передачи. Он широко применяется на станциях водоснабжения и водоотведения, станциях подъема дождевой воды, очистных сооружениях, а также на входах в предприятия по обработке сточных вод различных типов. Он позволяет удалять крупные плавающие частицы из сточных вод.
Принцип работы и конструкция
Роторный очиститель загрязнений с решеткой состоит в основном из приводного механизма, рамного сбора, передаточной цепи, зубчатых щеток, решеточных элементов и нижней защитной решетки.
Редуктор приводит в движение зубчатое колесо, которое вращает систему тягового лопаточного механизма, заставляя зубчатые лопатки между тяговыми ланцюгами двигаться с ними. Каждая лопатка вставляется в решётку, обеспечивая эффективную подачу захваченной загрязнённой массы на верхнюю крайнюю позицию рамы. Во время поворота ланцюга и изменения направления движения лопатки загрязнение под действием собственного веса сбрасывается на следующее оборудование. Небольшое количество загрязнений, застрявших на лопатках, удаляется специальной системой очистки.
Рисунок внешних размеров и рисунок встроенных деталей
Особенности
1. Зубья швабры сначала движутся вниз после контакта с загрязнениями, а затем — вверх для их удаления; при этом загрязнения не попадают под воду, что обеспечивает полное очищение поверхности.
2. Полностью закрытая передаточная цепь без переплетения.
3. Под водой установлены подвижные ограждения, при этом на дне отсутствуют зоны без осадков.
4. Механическая и электрическая защита от перегрузки обеспечивают высокий уровень безопасности и надежности.
5. Полностью автоматический электрический защитный контроль с режимом управления по принципу «время + разница уровня воды»; предусмотрены интерфейсы для PLC, что обеспечивает возможность автоматизации процессов управления.
Инструкция по заказу
1. Укажите подробно модель оборудования, ширину канала, глубину канала, угол установки и другие параметры.
2. Угол установки оборудования не указан; поставляется под углом 75°.
3. Расстояние между элементами решётки поставляется по стандарту 50 мм, если оно не указано; высота решётки поставляется по стандарту 2 м, если она не указана.
4. Если высота разгрузки не указана, поставляется на высоте 800 мм.
5. При отсутствии указания материала оборудования поставляется углеродистая сталь с обычной антикоррозионной обработкой.
6. Все предварительные компоненты и электронные блоки управления заказываются отдельно.
Таблица технических характеристик и внешних размеров
связаться с нами
Сопутствующие популярные продукты
QP двухканатный лебёдочный подъёмный механизм
QP двухканатный лебёдочный подъёмный механизм создан на основе одноканатного лебёдочного подъёмного механизма путём добавления промежуточного соединительного вала для синхронизации работы двух механизмов. С точки зрения способа привода: усилие до 630 кН включительно — одноприводной, свыше 630 кН — двухприводной.
Гидротехнический моноблочный насосно-затворный агрегат
Объединяет в себе функции насоса и шлюза и используется для регулирования водных ресурсов. Включает шлюз и насос. Шлюз регулирует пропуск воды и уровень воды — обычно используются плоские или изогнутые конструкции. Насос обеспечивает откачку или подъём воды, применяются осевые, смешанные насосы и другие типы.
Аварийный гидравлический привод без электропитания
В современном обществе электроснабжение является жизненно важной составляющей, обеспечивающей работу всех сфер деятельности. Однако внезапные ситуации, такие как стихийные бедствия или неисправности оборудования, могут привести к параличу электросетей. В таких случаях аварийные источники питания приходят на помощь, обеспечивая непрерывную работу критически важных систем.
Гусеничная гидравлическая плотина
Гидравлический плотинный уплотнительный барьер представляет собой современный тип водоотводного сооружения, объединяющий преимущества резиновых плотин и переключающих шлюзов, предназначенного для накопления воды в руслах рек и защиты от наводнений.
Гидротехнический затвор из нержавеющей стали
Стальные клапаны из нержавеющей стали используются для управления процессами закрытия и открытия водопропускных каналов. Они являются важной составляющей гидротехнических сооружений и позволяют блокировать поток воды, регулировать его расход, контролировать уровень воды, а также удалять ил, песок и другие плавающие частицы.Может широко применяться на очистных сооружениях сточных вод, водопроводных станциях, системах дренажа и орошения, в экологических проектах, энергетике, на реках и других объектах — в качестве клапана для закрытия, регулировки расхода воды и контроля уровня воды.

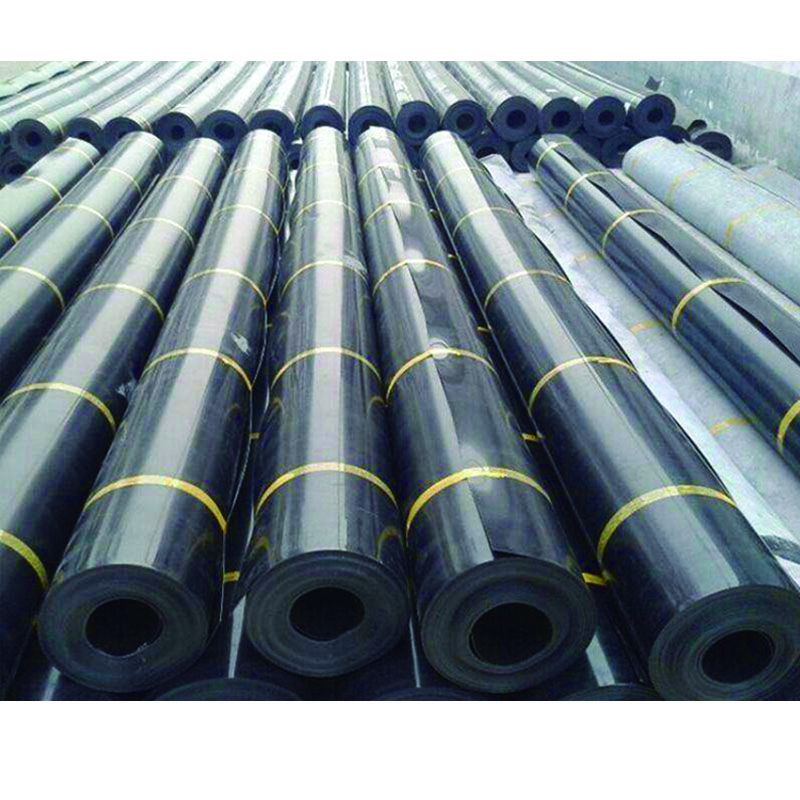

Геомембрана
Геомембрана представляет собой водонепроницаемый барьерный материал, основным сырьём которого являются полимеры высокой молекулярной массы. Основные виды геомембран включают: геомембраны из низкоплотного полиэтилена (LDPE), геомембраны из высокоплотного полиэтилена (HDPE) и геомембраны из EVA.
Стеклопластиковая гидротехническая захлопка
Всё устройство клапана с ударным механизмом изготовлено из стеклопластика, что обеспечивает высокую коррозионную, антиоксидационную и долговечную стойкость; Благодаря использованию стеклопластика клапан отличается небольшим весом, минимальными потерями давления при подаче воды и превосходными техническими характеристиками.
QH лебёдочный подъёмный механизм для сегментных затворов
Лебёдочные подъёмные механизмы для сегментных затворов серии QH предназначены для открытия и закрытия сегментных затворов в гидротехнических и гидроэнергетических проектах.
Плоский гидротехнический стальной затвор с фиксированными колесами
Плоские стальные шлюзы с фиксированными колесами являются распространенным оборудованием для блокировки и остановки потока воды в системах водоснабжения и водоотведения, гидротехнике, а также гидроэнергетике. Они состоят из рамы шлюза, затвора, уплотнительных кольц и блоков для перемещения затвора. После длительного использования стальные шлюзы износятся, однако их уплотнительные поверхности можно настроить так, чтобы обеспечить нормальную работу устройства.

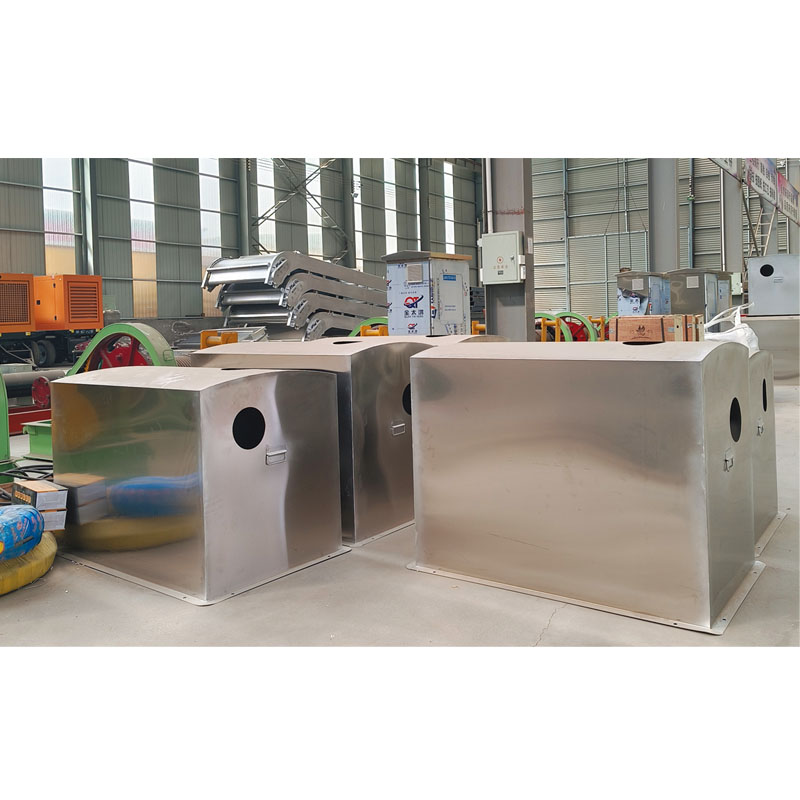

Защитный кожух винтового подъёмного механизма
