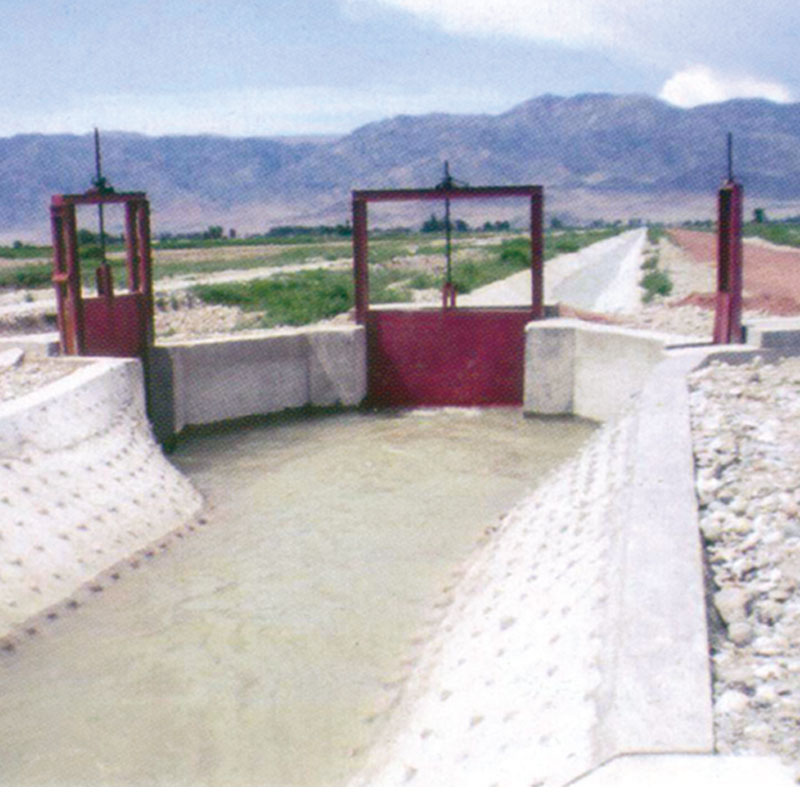

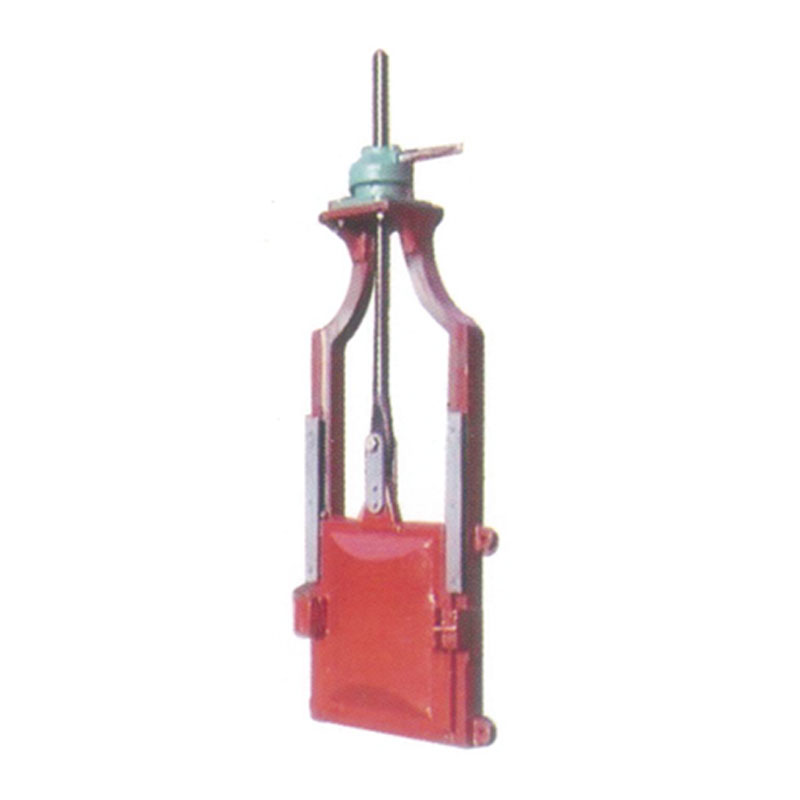

Чугунный затвор с интегрированным механизмом — это особый тип затвора, в котором затвор и подъемный механизм соединены в единое целое с помощью кронштейнов. Применяется в основном в условиях, когда невозможно или не требуется строительство отдельной платформы для подъемного механизма. Данная конструкция позволяет эффективно снизить затраты на приобретение оборудования.
Описание
маркер
Описание продукции
Чугунный затвор с интегрированным механизмом — это особый тип затвора, в котором затвор и подъемный механизм соединены в единое целое с помощью кронштейнов. Применяется в основном в условиях, когда невозможно или не требуется строительство отдельной платформы для подъемного механизма. Данная конструкция позволяет эффективно снизить затраты на приобретение оборудования.
Базовая схема расположения и технические параметры чугунных затворов с интегрированным механизмом (дуговых и плоских)
Базовая монтажная схема
Составные части затвора: ушко для подъёма, крышка, прижимной блок, полотно затвора, рама затвора, первичная закладная деталь, вторичные анкерные болты.
Таблица технических параметров
| Марка и данные | A | B | C | D | E | F | M | H | H1 | H2 | H3 | a | b | c | h1 | h2 | Масса (кг) | Рабочий напор ≤ м | |
| Полотно затвора | Общая масса | ||||||||||||||||||
| PGZ0.2×0.2 | 200 | 200 | 30 | 270 | 45 | 245 | 230 | 350 | 15 | 230 | 35 | 35 | 60 | 25 | 50 | 250 | 8 | 13 | 2 |
| PGZ0.3×0.3 | 300 | 300 | 30 | 375 | 50 | 350 | 335 | 500 | 20 | 335 | 50 | 45 | 70 | 30 | 50 | 350 | 25 | 33 | 2 |
| PGZ0.4×0.4 | 400 | 400 | 30 | 485 | 50 | 460 | 435 | 700 | 20 | 435 | 50 | 60 | 90 | 30 | 100 | 400 | 35 | 50 | 2 |
| PGZ0.5×0.5 | 500 | 500 | 35 | 600 | 60 | 570 | 535 | 800 | 20 | 540 | 60 | 60 | 100 | 35 | 100 | 500 | 60 | 77 | 2 |
| PGZ0.6×0.6 | 600 | 600 | 40 | 710 | 70 | 680 | 635 | 880 | 25 | 640 | 70 | 60 | 115 | 35 | 115 | 550 | 78 | 136 | 2 |
Примечание: Вышеприведенные параметры относятся к затвору. Подъемный механизм и рама изготавливаются по требованиям заказчика.
Базовая монтажная схема и технические параметры чугунных затворов с интегрированным механизмом (дуговых и плоских)(Параметры плоских чугунных затворов совпадают с параметрами дуговых)(размеры от 0,7×0,7 м до 3,0×3,0 м)
Базовая монтажная схема
Составные части затвора: 1.Винтовой подъемный механизм 2.Стальная рама 3.Винт 4.Чугунный затвор 5.Первичная закладная стальная плита 6.Вторичные анкерные болты
Примечания:
1.Расположение ребер затвора изменяется в зависимости от его размера; конструкция на рисунке является только схемой.
2.На схеме изображен боковой рычажный подъемный механизм; по необходимости можно выбрать рычажный или маховичый механизм.
3.Величина общей высоты H обычно составляет 1,1 от высоты отверстия затвора. При наличии особых требований укажите их при заказе.
Таблица технических параметров
|
Технические характеристики Модель |
A | B | C | D | E | F | M | L | H | H1 | H2 | H3 | a | b | c | d | h1 | h2 | h3 | h4 | h5 | h6 | h7 | Масса (кг) | Применимый напор ≤ м | |
| Вес створки | Общий вес | |||||||||||||||||||||||||
| 0.8×0.6 | 800 | 600 | 50 | 960 | 80 | 930 | 830 | В соответствии с требованиями пользователя | 850 | 20 | 650 | 65 | 70 | 130 | 35 | / | 50 | 300 | 300 | / | / | / | 115 | 187 | 2 | |
| 0.8×0.8 | 800 | 800 | 50 | 960 | 80 | 930 | 830 | 1100 | 20 | 850 | 65 | 70 | 130 | 35 | / | 100 | 400 | 400 | / | / | / | 143 | 230 | 2 | ||
| 0.8×1 | 800 | 1000 | 50 | 960 | 80 | 930 | 830 | 1450 | 20 | 1050 | 65 | 70 | 130 | 35 | / | 100 | 400 | 400 | 400 | / | / | 154 | 253 | 3 | ||
| 1×1 | 1000 | 1000 | 60 | 1150 | 85 | 1120 | 1040 | 1450 | 30 | 1060 | 70 | 70 | 145 | 35 | / | 100 | 400 | 400 | 400 | / | / | 198 | 320 | 4 | ||
| 1×1.2 | 1000 | 1200 | 60 | 1150 | 85 | 1120 | 1040 | 1700 | 30 | 1260 | 70 | 70 | 145 | 35 | / | 100 | 400 | 500 | 500 | / | / | 275 | 385 | 4 | ||
| 1×1.5 | 1000 | 1500 | 60 | 1150 | 85 | 1120 | 1040 | 2130 | 30 | 1560 | 70 | 70 | 145 | 35 | / | 200 | 600 | 600 | 600 | / | / | 297 | 451 | 4 | ||
| 1.2×1.2 | 1200 | 1200 | 60 | 1360 | 90 | 1330 | 1240 | 1740 | 30 | 1260 | 70 | 70 | 150 | 45 | / | 100 | 400 | 500 | 500 | / | / | 319 | 462 | 4 | ||
| 1.2×1.5 | 1200 | 1500 | 60 | 1360 | 90 | 1330 | 1240 | 2130 | 30 | 1560 | 70 | 70 | 150 | 45 | / | 200 | 600 | 600 | 600 | / | / | 335 | 508 | 4 | ||
| 1.5×1.5 | 1500 | 1500 | 70 | 1660 | 110 | 1630 | 1540 | 2130 | 40 | 1560 | 100 | 80 | 200 | 50 | / | 200 | 600 | 600 | 600 | / | / | 397 | 641 | 4 | ||
| 1.5×2.0 | 1500 | 2000 | 70 | 1660 | 110 | 1630 | 1540 | 2660 | 40 | 2065 | 100 | 85 | 200 | 50 | / | 150 | 600 | 600 | 600 | 600 | / | 517 | 715 | 4 | ||
| 1.8×1.8 | 1800 | 1800 | 70 | 1960 | 110 | 1930 | 1840 | 2500 | 40 | 1865 | 100 | 85 | 200 | 50 | / | 150 | 500 | 500 | 600 | 600 | / | 651 | 913 | 4 | ||
| 1.8×2.0 | 1800 | 2000 | 70 | 1960 | 110 | 1930 | 1840 | 2840 | 40 | 2065 | 100 | 85 | 200 | 50 | / | 150 | 600 | 600 | 600 | 600 | / | 726 | 1056 | 4 | ||
| 2×1.5 | 2000 | 1500 | 80 | 2160 | 130 | 2130 | 2050 | 2130 | 45 | 1575 | 110 | 90 | 230 | 60 | / | 150 | 600 | 600 | 600 | / | / | 671 | 891 | 4 | ||
| 2×2 | 2000 | 2000 | 80 | 2160 | 130 | 2130 | 2050 | 2700 | 45 | 2075 | 110 | 90 | 230 | 60 | / | 150 | 600 | 600 | 600 | 600 | / | 971 | 1203 | 5 | ||
| 2×2.5 | 2000 | 2500 | 80 | 2160 | 130 | 2130 | 2050 | 3350 | 45 | 2575 | 110 | 90 | 230 | 60 | / | 150 | 650 | 650 | 650 | 650 | 500 | 1078 | 1430 | 5 | ||
| 2.5×2 | 2500 | 2000 | 85 | 2680 | 150 | 2650 | 2555 | 2700 | 50 | 2075 | 115 | 100 | 260 | 60 | / | 150 | 600 | 600 | 600 | 600 | / | 1094 | 1518 | 5 | ||
| 2.5×2.5 | 2500 | 2500 | 85 | 2680 | 150 | 2650 | 2555 | 3350 | 50 | 2575 | 115 | 100 | 260 | 60 | / | 150 | 650 | 650 | 650 | 650 | 500 | 1812 | 2387 | 5 | ||
| 2.5×3.0 | 2500 | 3000 | 85 | 2680 | 150 | 2650 | 2555 | 4050 | 50 | 3075 | 115 | 100 | 265 | 60 | / | 150 | 500 | 600 | 600 | 700 | 500 | 700 | 1958 | 2442 | 5 | |
| 3×2 | 3000 | 2000 | 90 | 3200 | 155 | 3170 | 3065 | 3000 | 50 | 2085 | 125 | 100 | 270 | 70 | 500 | 150 | 600 | 600 | 600 | 600 | / | 1320 | 1676 | 5 | ||
| 3×2.5 | 3000 | 2500 | 90 | 3200 | 155 | 3170 | 3065 | 3470 | 50 | 2585 | 125 | 100 | 270 | 70 | 500 | 150 | 650 | 650 | 650 | 650 | 500 | 1771 | 2365 | 5 | ||
| 3×3 | 3000 | 3000 | 90 | 3200 | 160 | 3170 | 3065 | 4000 | 50 | 3085 | 125 | 100 | 270 | 70 | 500 | 150 | 500 | 600 | 600 | 700 | 500 | 700 | 2860 | 3971 | 5 | |
